다원디엔에스 Z-Wave 조명 스위치 개봉 및 설치기(Dawon DNS Z-Wave AI Switch unboxing and install) + 허브 소개 및 등록방법

이번에 다원디엔에스에서 한국향 Z-wave AI조명스위치가 출시될 예정입니다.
제가 다원의 엄청난 팬입니다. 다원 제품만 거의 30개 이상 사용하고 있기 때문에 추천도 드릴겸 해서 포스팅 합니다.
한국향이란?
Z-wave 통신 규격은 국가마다 다릅니다. 쉽게 설명해 여러분께서 Smartthing 허브를 국내에서 구매하셨다면 한국향, 미국에서 구매하셨다면 미국향 입니다.

국가	주파수
한국(갤럭시 홈 AI 스피커 소유 혹은 구매 계획이 있는 경우)	920.9MHz, 921MHz, 923.1MHz
미국(ST를 미국 아마존 등에서 구입혹은 예정인 경우)	908.4MHz
유럽(ST를 유럽 아마존 등에서 구입혹은 예정인 경우)	868.4MHz

미국 Z-wave 통신 규격이 우리나라 LTE와 비슷해서 간섭이 있다고 하더라구요. 이렇듯 통신 규격이 다르기 때문에 오늘 소개해 드리는 스위치를 Smartthings에 사용하시려면 1번 경우일 경우이거나 다원에서 판매하는 그립 허브를 사용하셔야 하다는 것 잊지 마세요!

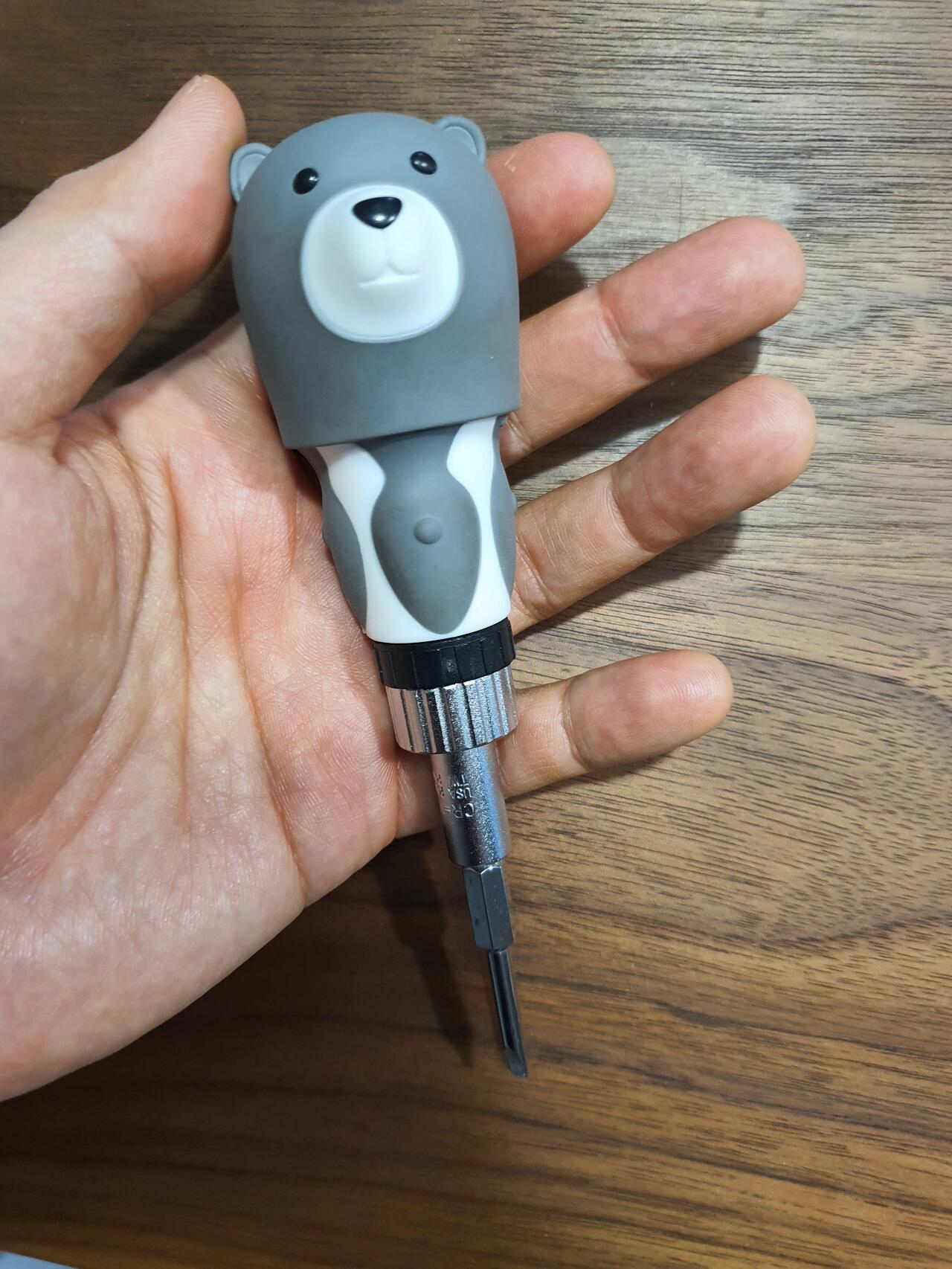

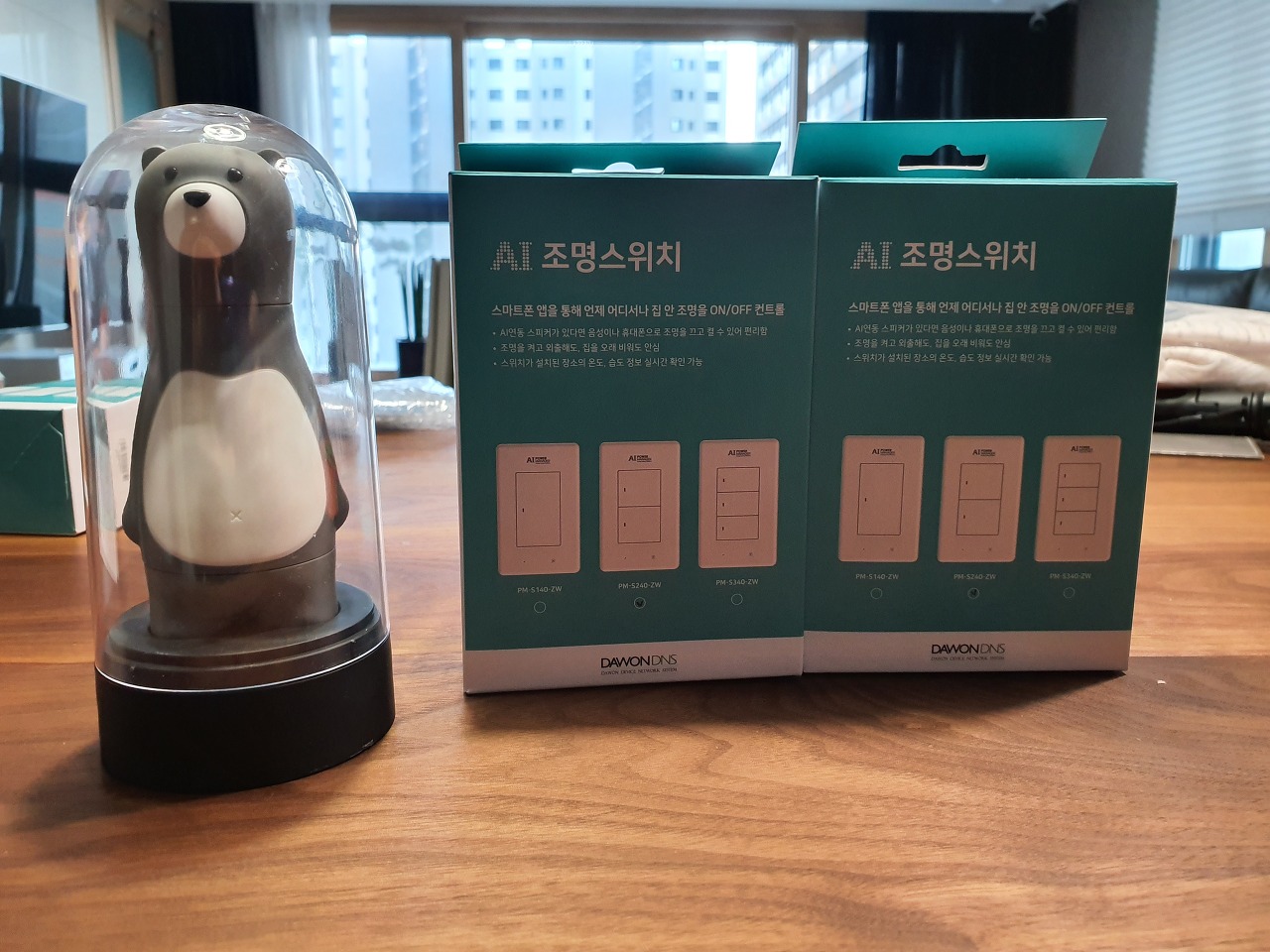

같이 계신분은 오늘의 도우미 입니다.

이 친구는 사실 드라이버에요



몸통까지 쓱 벗겨 사용합니다.





1. 패키징 및 외관

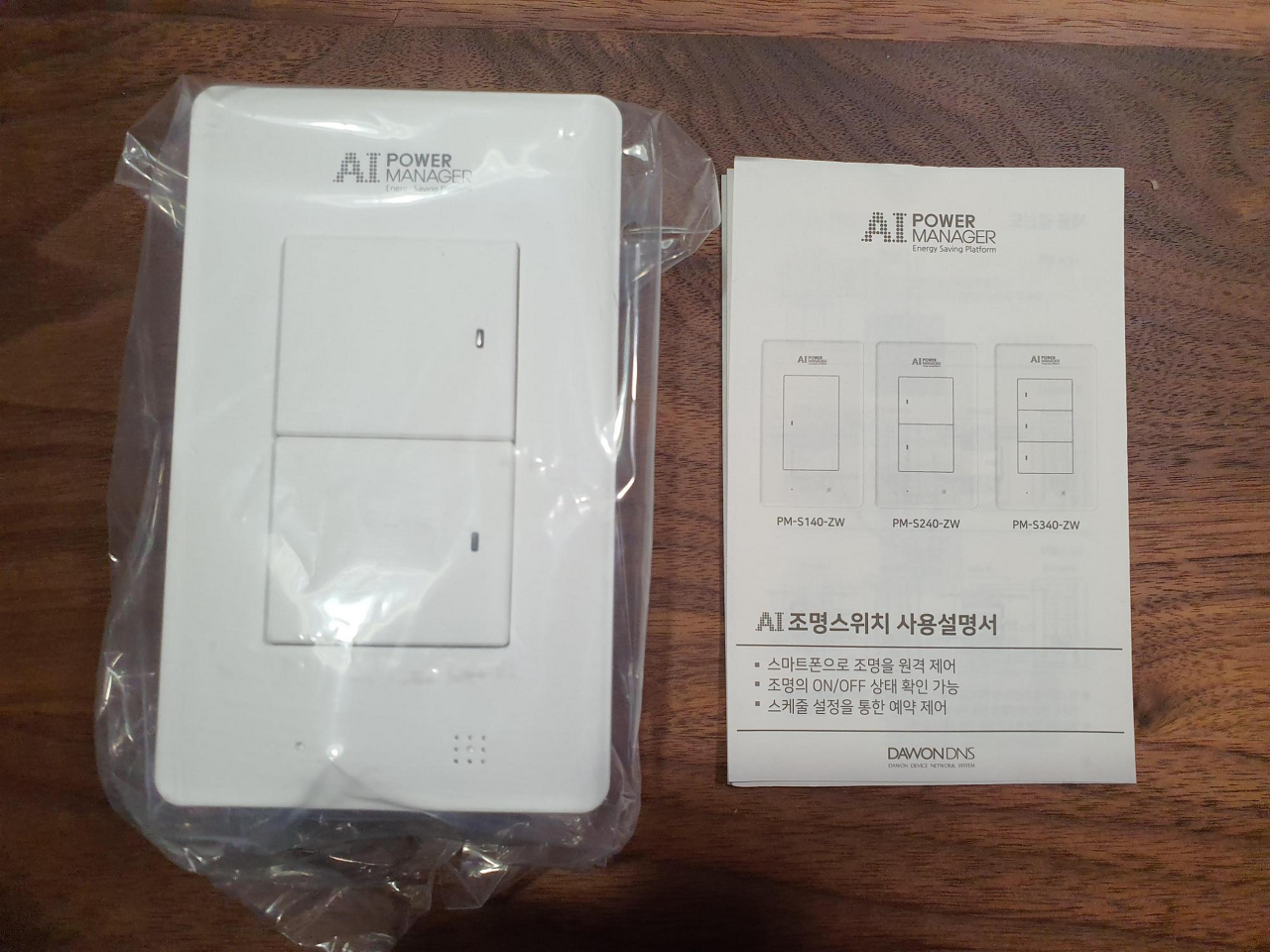

이것이 오늘 설치할 Z-Wave AI조명 스위치 입니다.

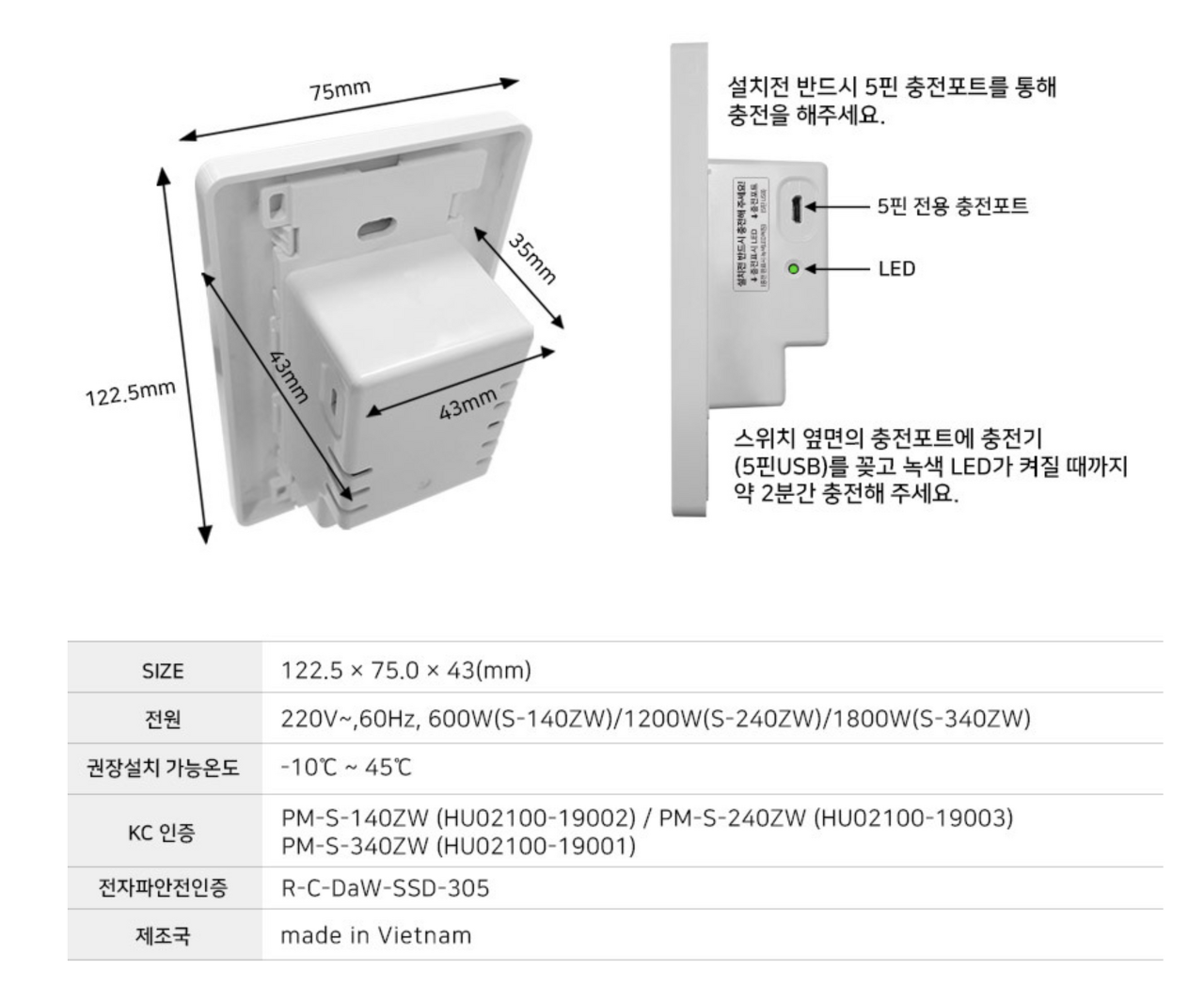

모델명은 PM-S240-ZW네요. 2구 모델이에요. 사양은 다음과 같습니다.

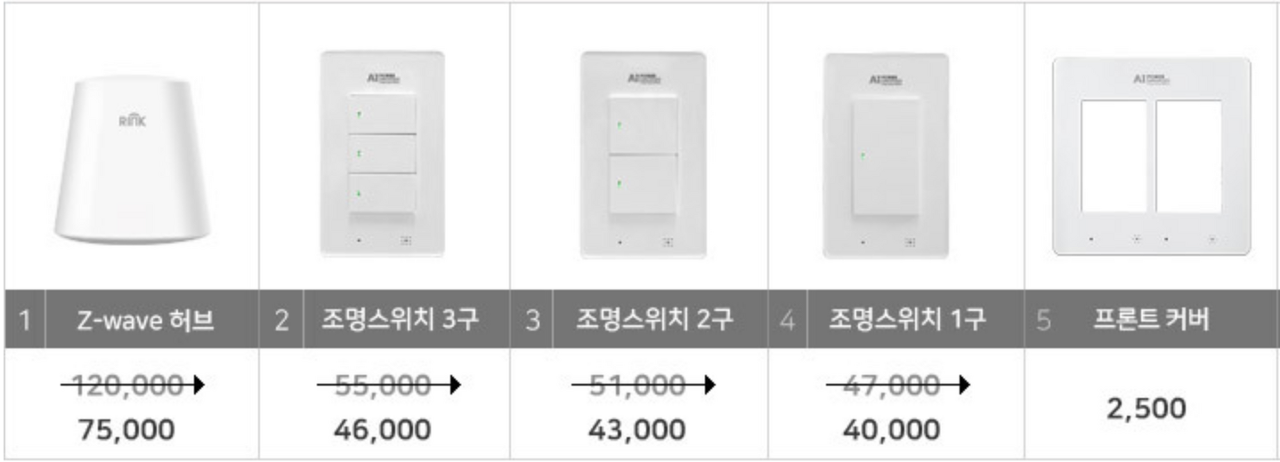

제품군을 소개하자면 3구, 2구, 1구 스위치와 프론트 커버를 판매하고 있습니다.  (링크)

Point 1. 이 스위치의 가장 큰 장점은 바로 중성선 시공이 필요 없는 2선식 스위치 라는 것 입니다.
현재 판매하고 있는 스위치 중 대부분이 중성선 시공이 필요합니다. 사실 저 같은 일반 사람들은 중성선이 뭔지도 모르죠? 신축 아파트의 경우 중성선이 있는 경우가 많지만, 저희 집은 신축 아파트 인데도 중성선이 없더군요. 그래서 눈물을 흘리며 반품을 했던 기억이 납니다. 현재 타사 스위치는 그래서 아예 판매 페이지를 막아두고 개별 문의시에만 판매하고 있더라구요. 그 만큼 사람들이 모르고 주문해서 반품하는 건수가 엄청나다는 거겠죠.

구성품은 스위치와 설명서 그리고 나사가 들어있습니다.



저는 4구짜리인 곳에 2구짜리 2개를 설치할 것이기 때문에 커버를 일단 분리합니다.

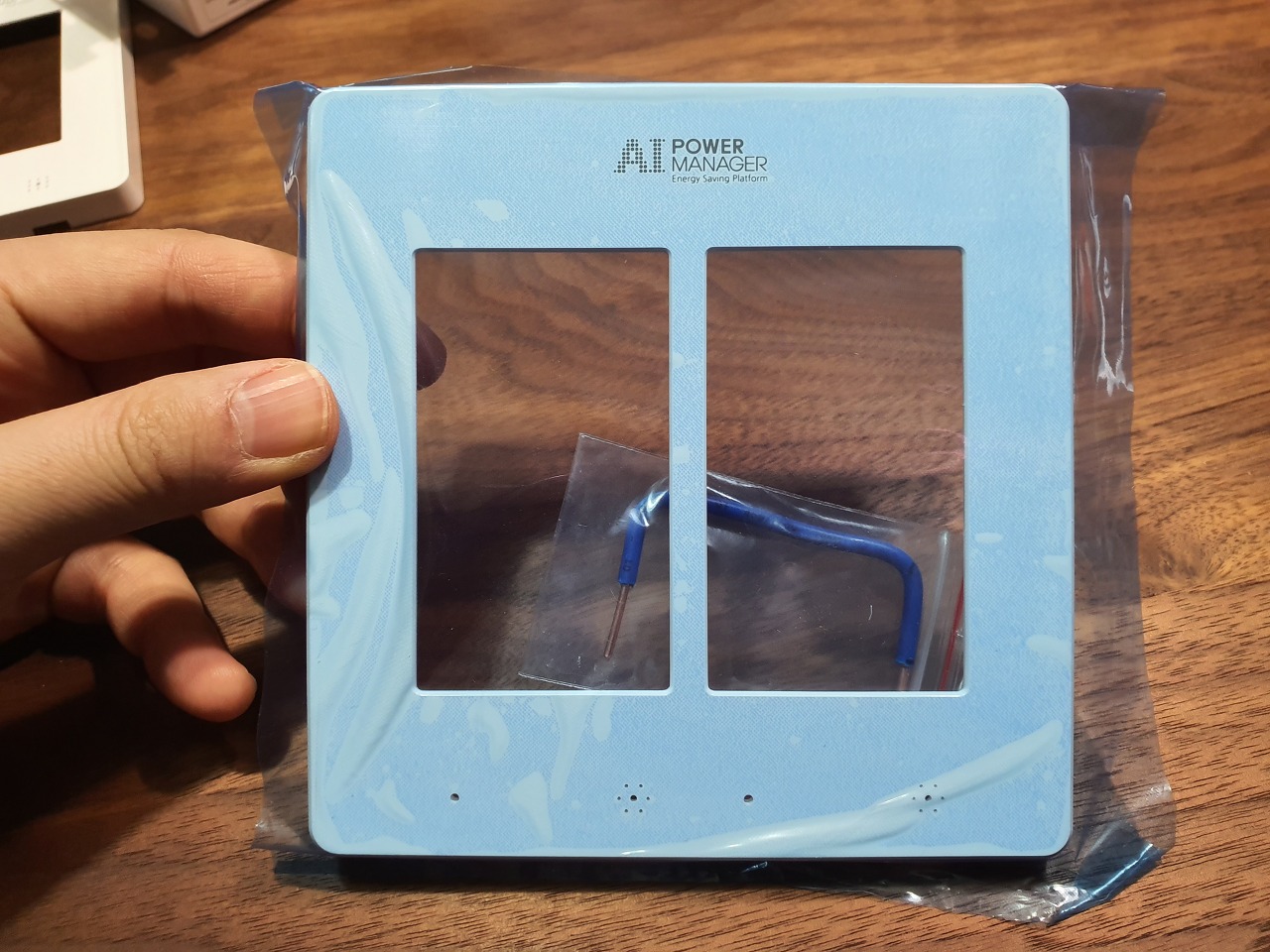

그리고 추가 주문한 4구짜리 커버를 쓸 거에요. (프론트 커버는 2500원 입니다.)





2. 설치 방법

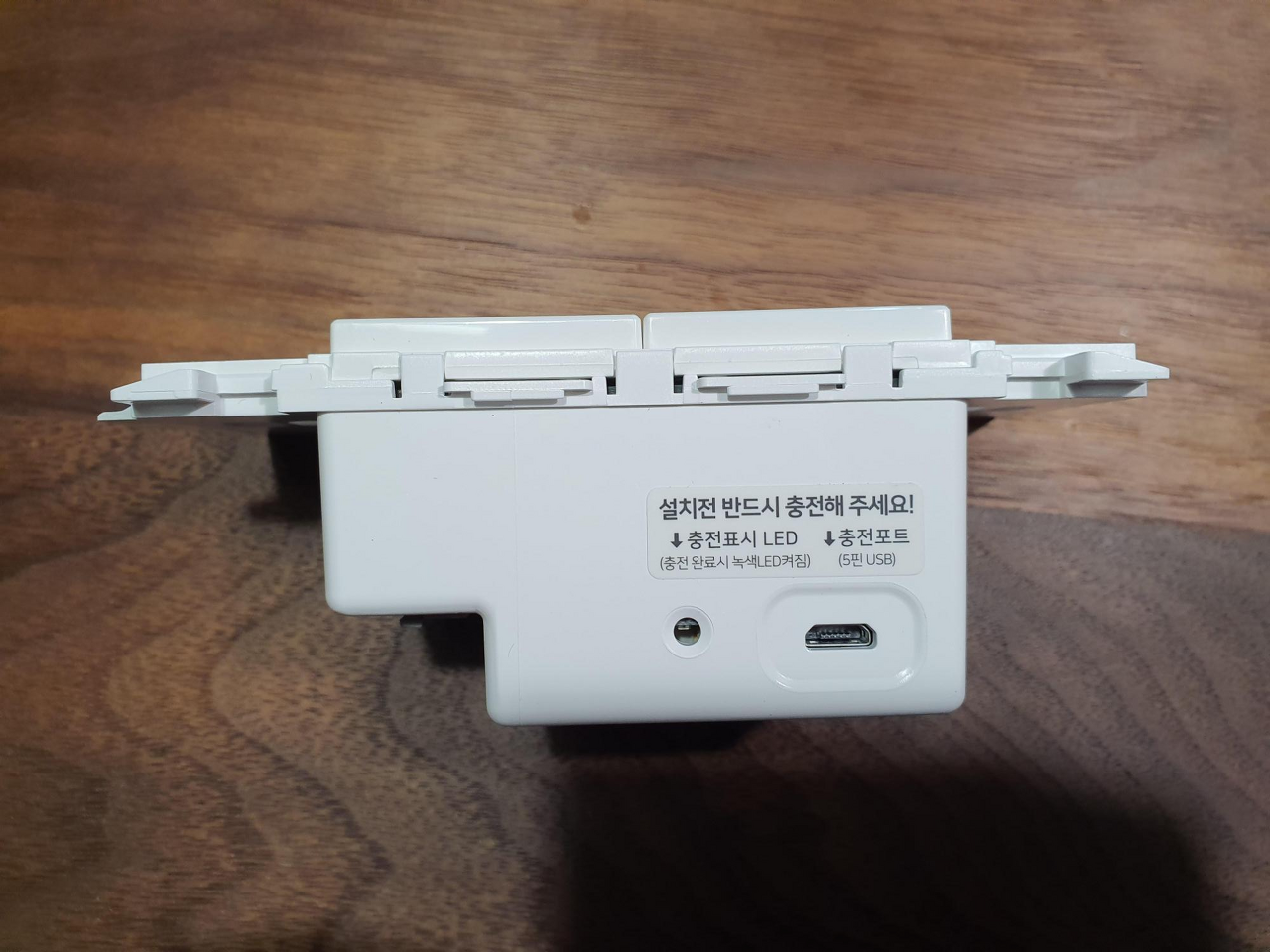

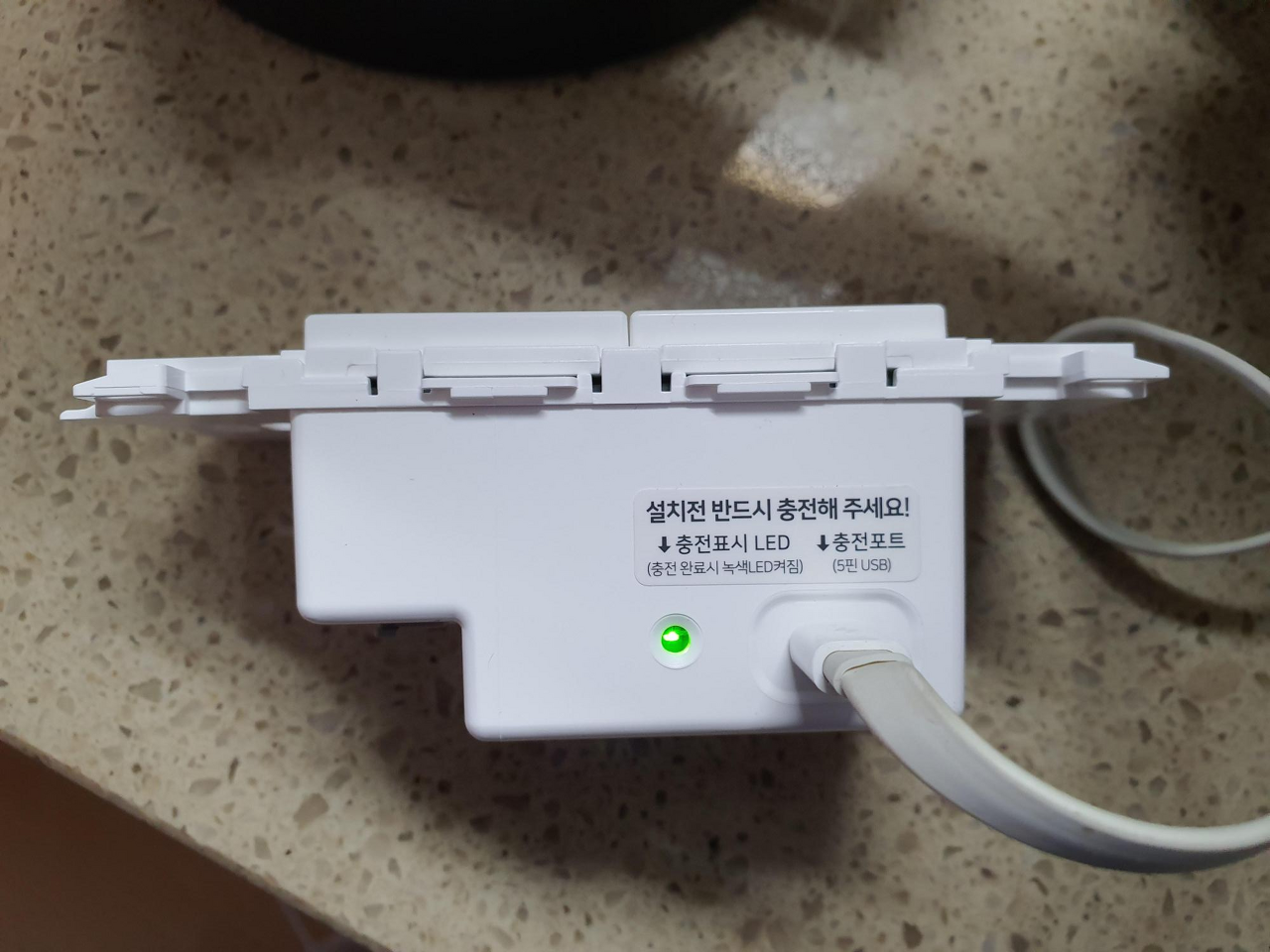

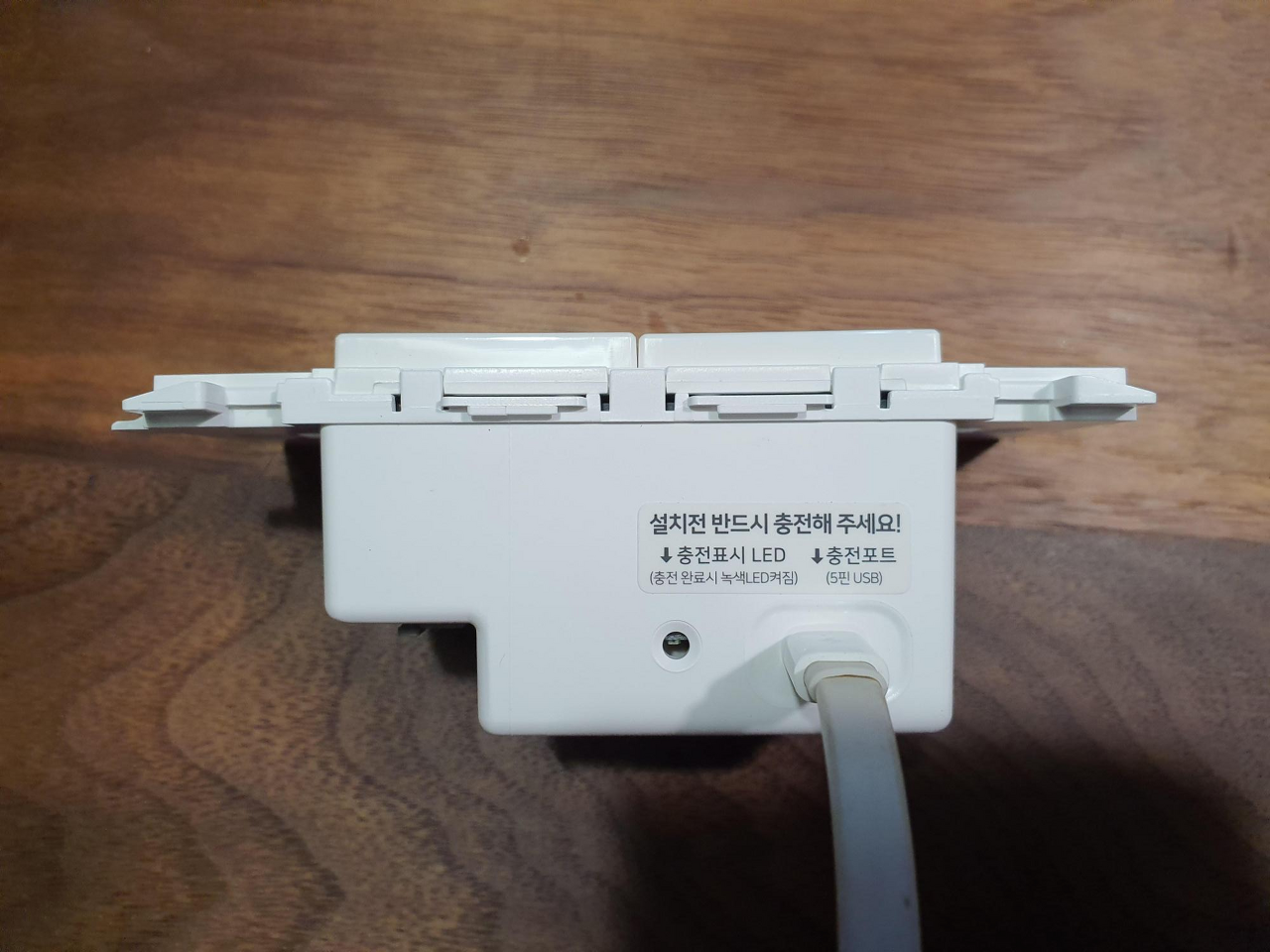

측면을 보게 되면 아래와 같이 충전 포트가 자리하고 있습니다.





처음 사용하시기 전에는 바로 이 충전 포트에 5핀 케이블을 연결하셔서 충전을 1회 해주셔야 합니다.





충전이 다 되면 아래와 같이 초록색 램프가 점등 됩니다.
충전은 거의 뭐 5초? 10초면 다 되는 것 같아요.

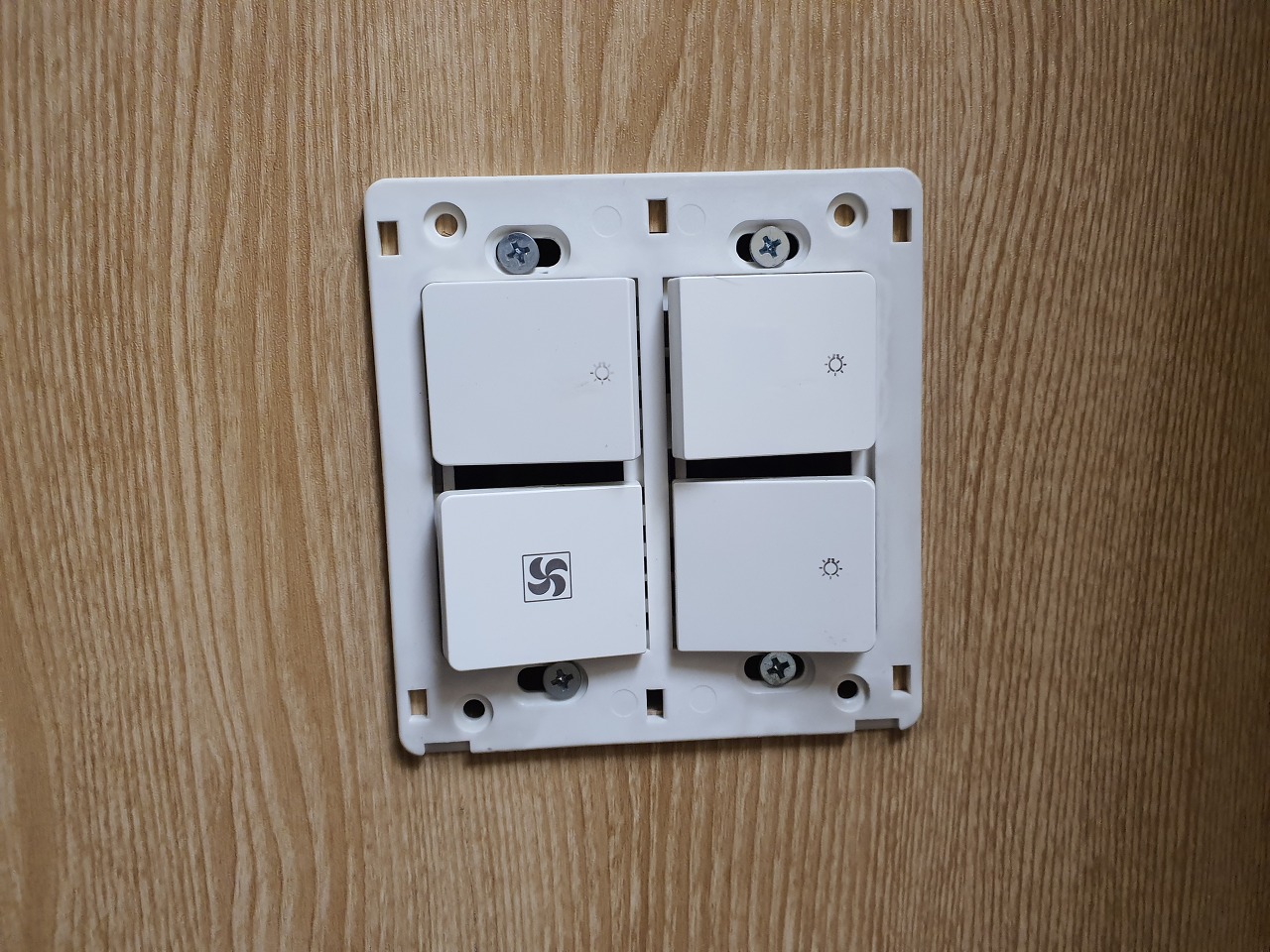

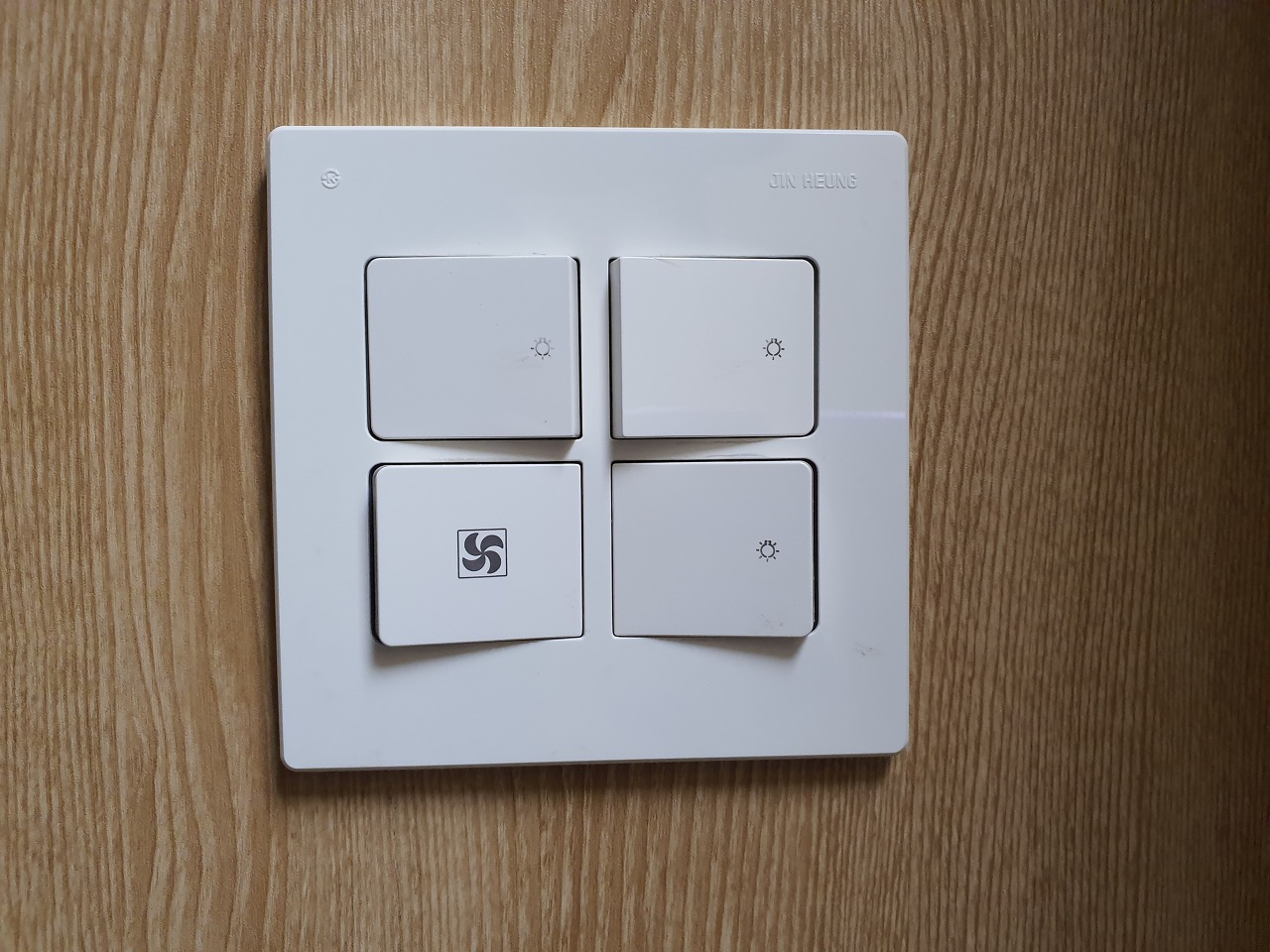

이게 오늘 교체할 스위치 입니다. 물리버튼 스위치 이구요.
안방에 위치하여 부부욕실 전등, 환풍기 및 화장대 전등과 드레스룸 전등을 담당하고 있습니다.
안방 안쪽에 위치한 이 스위치들은 외출시 꺼졌는지 확인하기가 어려워 켜두고 외출하는 경우가 굉장히 많기 때문에 이번에 교체하려고 다원디엔에스의 z-wave AI스위치를 선택했습니다.





이제 진짜 설치해 볼까요?
프론트 커버를 벗기고 나사를 풀러 스위치를 분리합니다.
반드시 차단기 내리고 하는 것을 잊어서는 안됩니다. 감전의 위험이 있을 수 있습니다.





분리하고 오늘 설치할 스위치를 준비합니다.

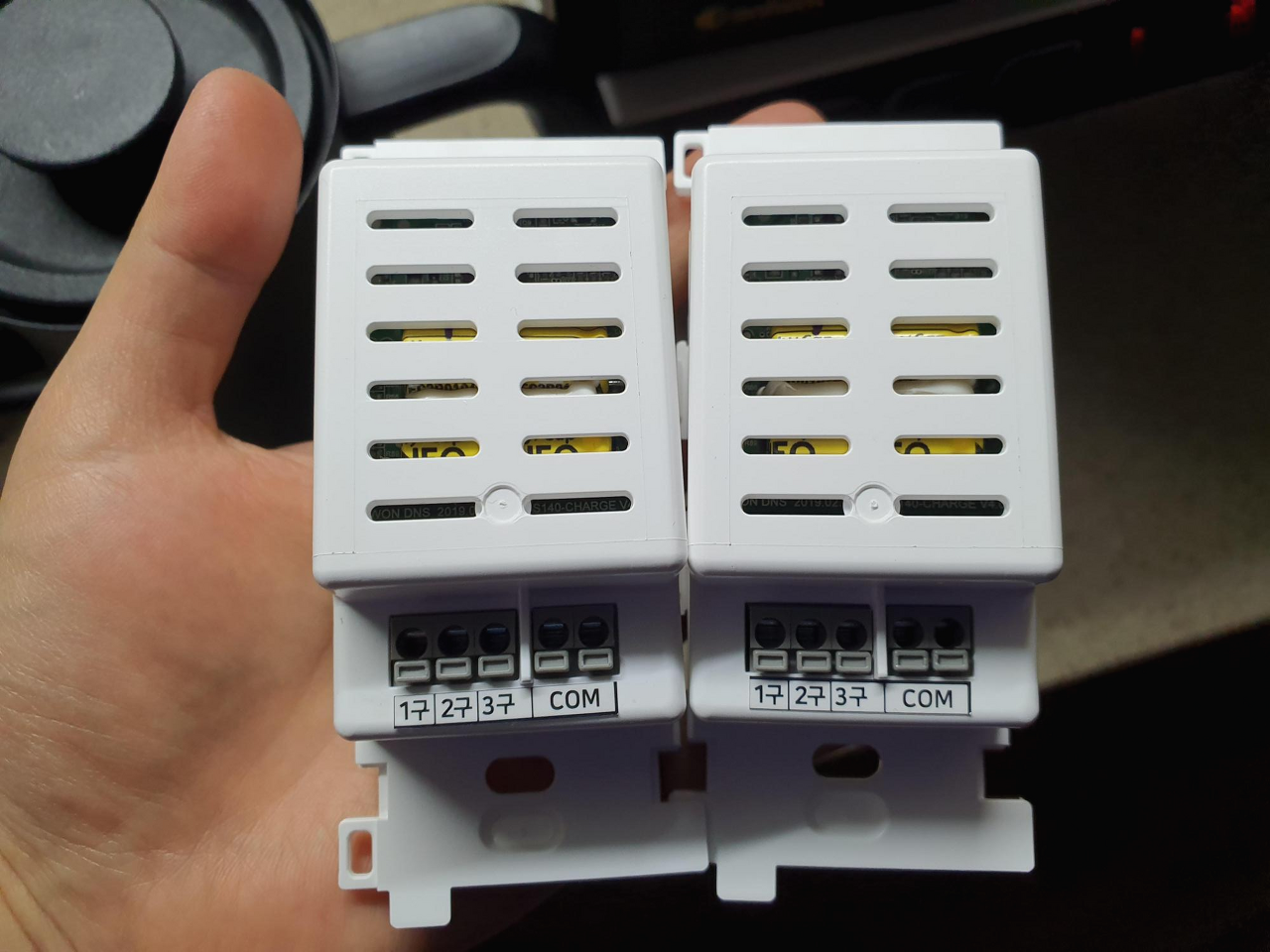

연결방법은 1,2,3구와 Com이라고 표시 되어 있는 공통선 단자가 있습니다.

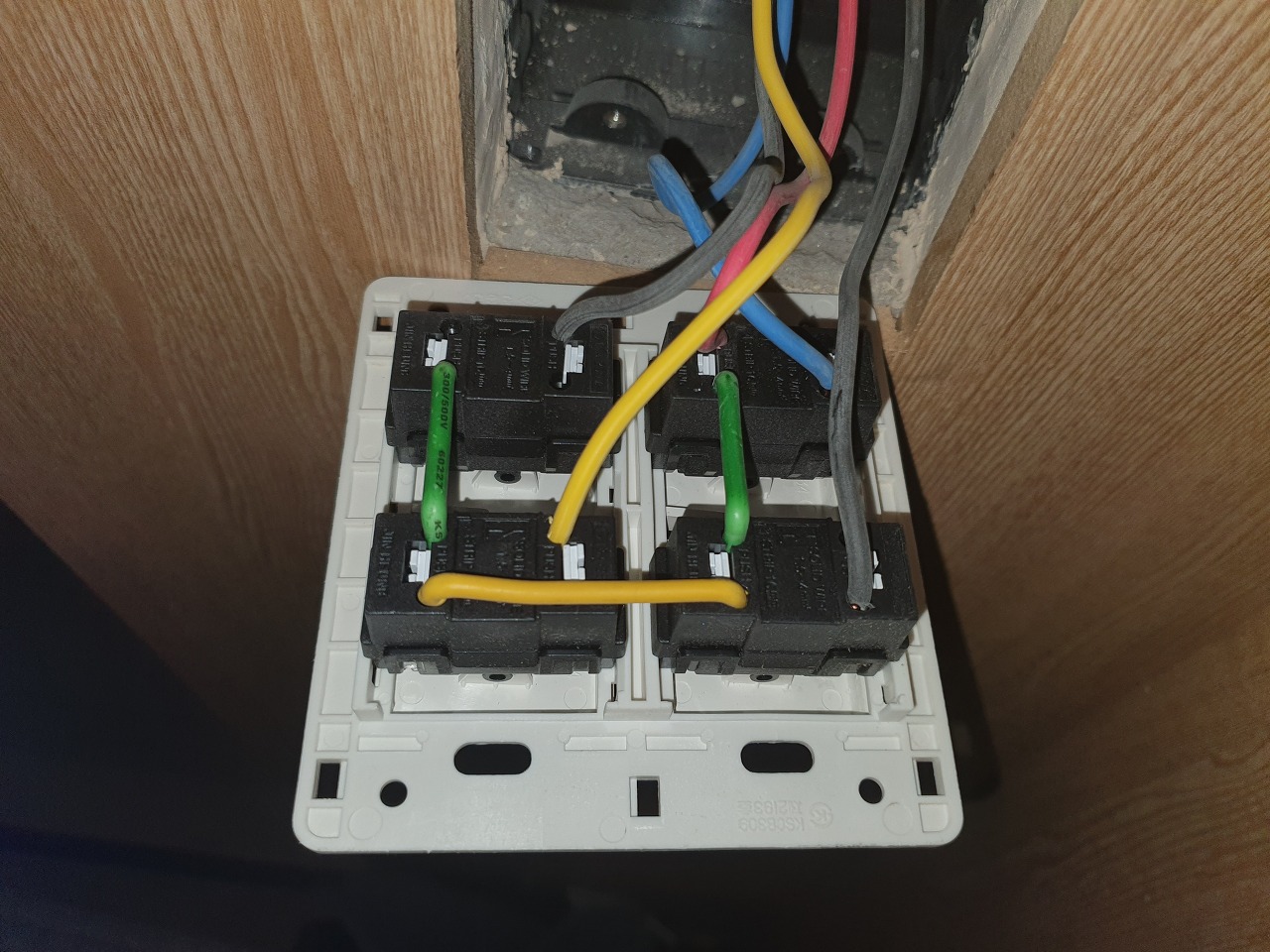

저희집 단자를 열어보니 오른쪽 부터 검정색 선과 노란색 선이 위쪽 스위치, 파란색 선과 또 하나의 검정색 선이 밑의 스위치에 연결 되어 있고 붉은색 선이 공통선으로 연결이 되어 있네요.

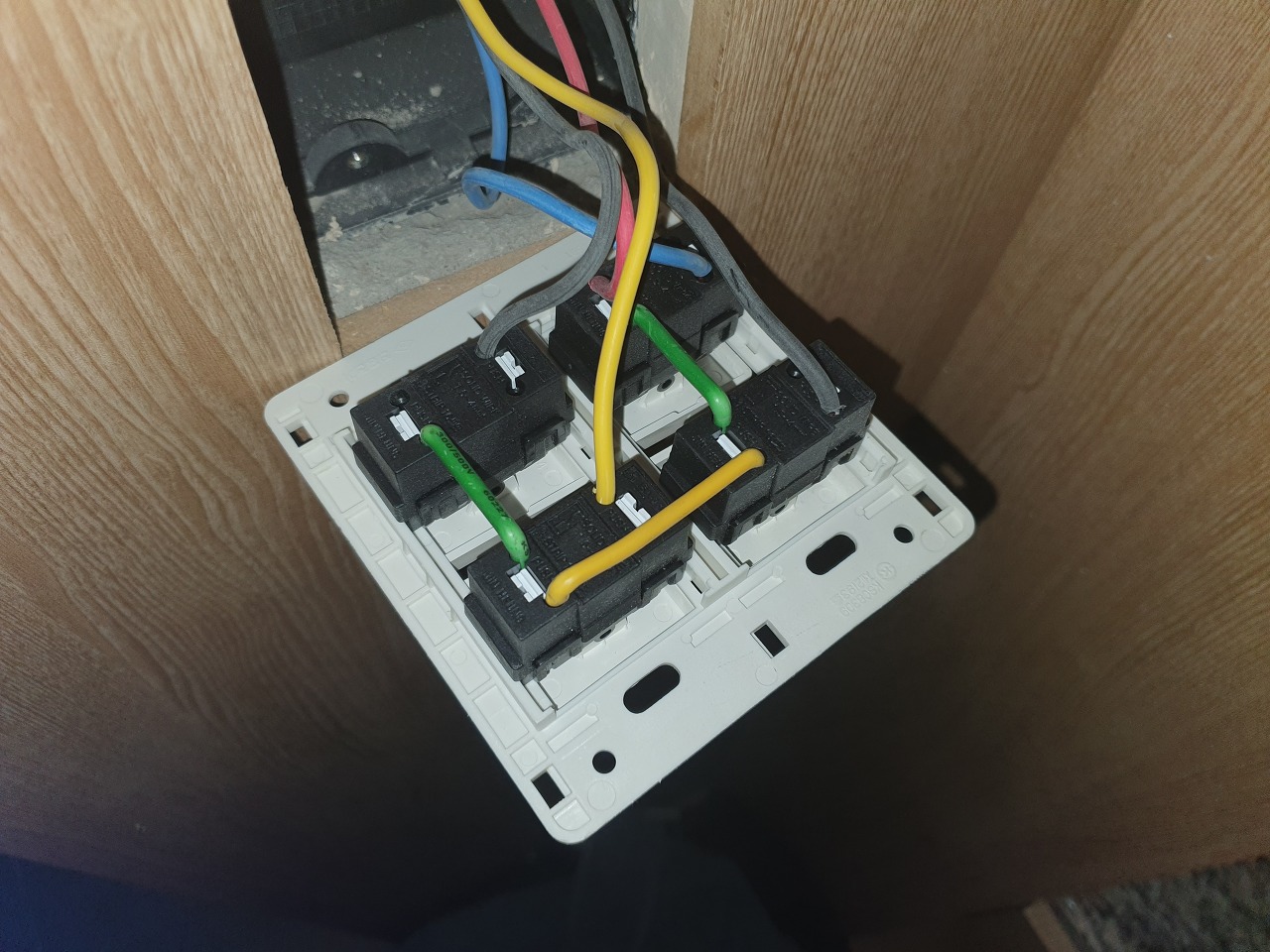

위 스위치의 선들을 1구선에 연결하고, 공통선 하나를 COM단자에 연결한 후 점프선 하나를 만들어 COM끼리 연결해 줍니다.



그러면 이렇게 연결되고 잘 동작이 됩니다.
혹시 영상이 필요하신 분들을 위해 영상 링크도 넣어 드립니다.
링크

Point 2. 이 제품의 또 하나의 장점은 바로 물리스위치 라는 것입니다. 현재 국내에서 판매하는 스마트 스위치 대부분이 터치식 입니다. 터치식을 사용해 보신 분들은 아시겠지만 아무래도 불편해요. 그리고 터치식 대부분이 버튼이 굉장히 작습니다. 그래서 터치 미스가 날 가능성이 크죠. 물리스위치는 내구성 테스트를 각별히 더 신경써야 하기 때문에 더 만들기가 까다롭습니다. 그런면에서 다원디엔에스가 이 스위치를 개발할 때 더욱 사용자 지향성을 강조하여 개발에 신경썼다는 점을 알 수 있습니다. 중성선이 없기 때문에 설치가 무척 간단합니다.



그럼 이번에는 Smartthings 허브에 한번 연결을 해보겠습니다. 저는 갤럭시 홈 스피커를 가지고 있고 이 스피커가 국내향 Smartthings 허브 내장형 이기 때문에 이 테스트는 가능했습니다.



등록 방법은..
ㄱ. 스위치의 가장 밑의 버튼을 5초이상 눌러 빨간색 LED 6번 점등과 점멸을 반복하면 손을 뗍니다.
ㄴ. Smarthings허브에서 디바이스 찾기를 통해 등록 절차를 실행합니다.

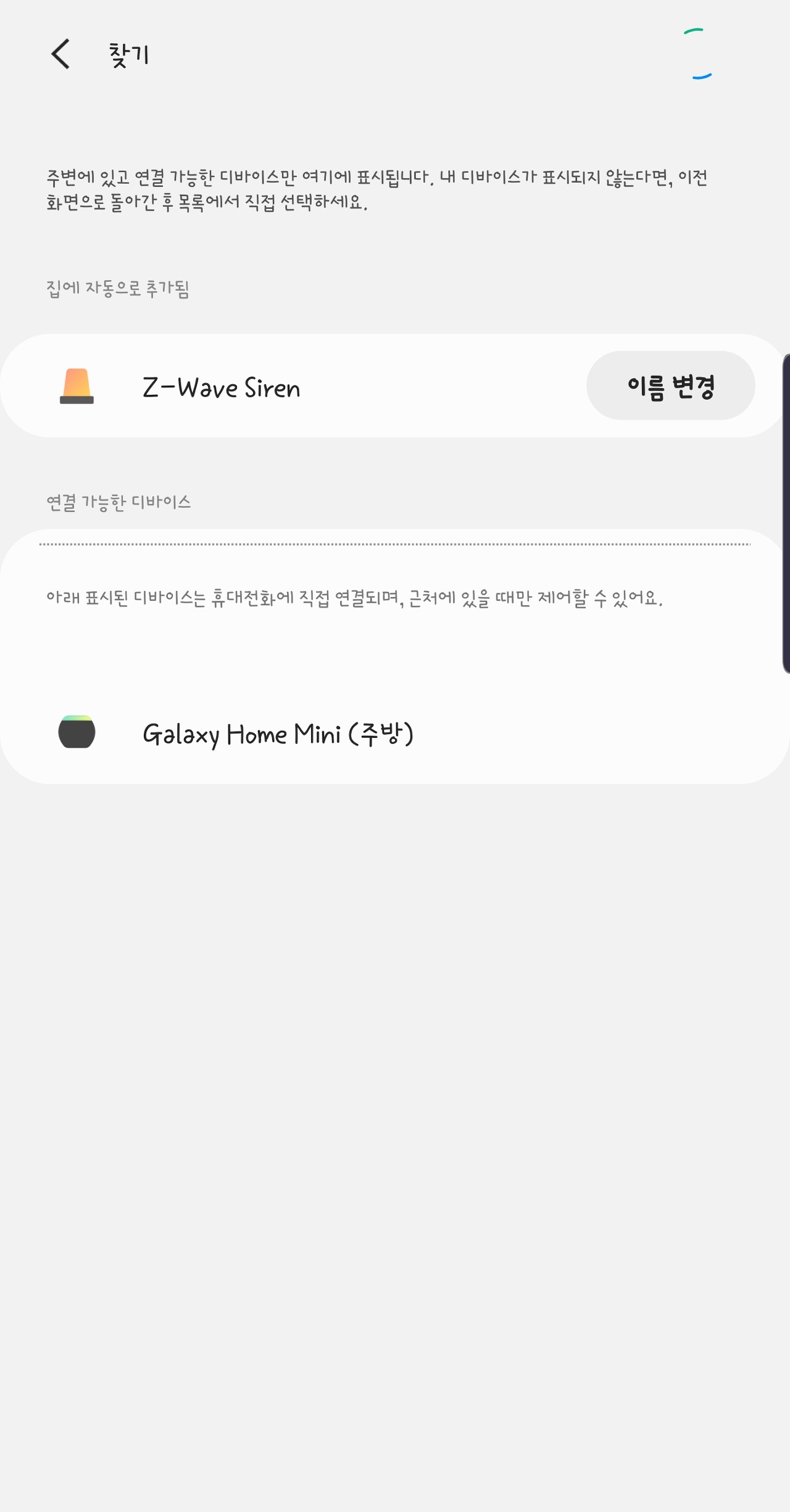

헌데..읭? 갑자기 왠 사이렌..? 사이렌이라고 뜨네요 스위치가.. ㅋㅋ 아무래도 DTH가 필요한 듯 하네요.



등록을 그래도 한번 해보고 껏다가 켜보니 두 스위치가 동시동작 합니다..음.. ㅋㅋㅋ
아무래도 아직 국내 Smartthings허브에 지원절차가 이루어 지지 않은 듯 합니다. 하긴 뭐 아직 국내에는 Smarthings 허브가 출시도 되지 않았습니다.  어쨋든 디바이스가 등록은 되네요. 꺼짐 누르면 꺼지고 사이렌 및 스트로보 누르면 켜지고 동작은 잘 됩니다. 다만 동시동작이 됩니다. ㅋㅋ 개별 동작이 안 되네요.

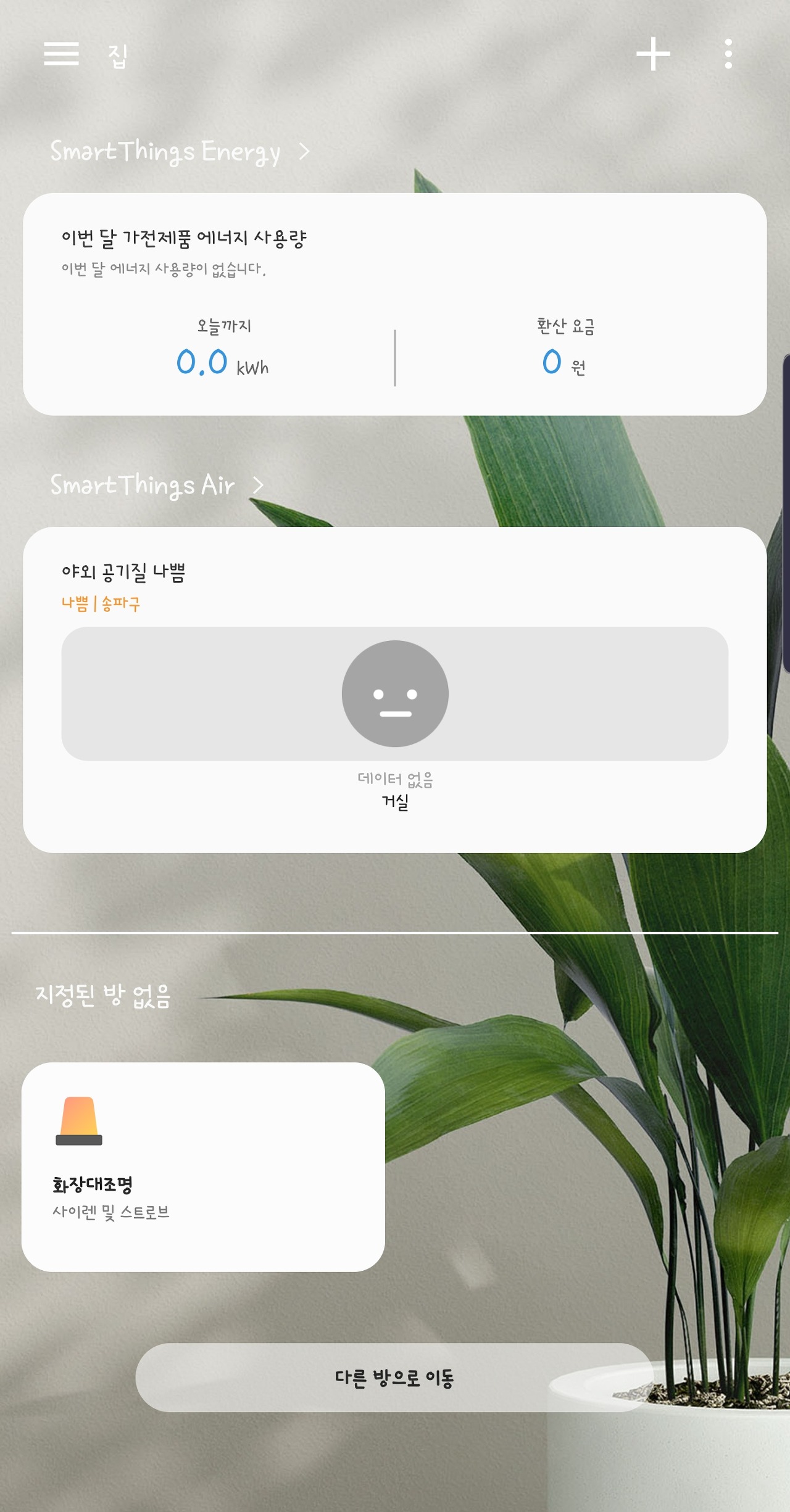

그리고 등록하면 아래와 같이 뜨네요.





설정 메뉴에 들어가니 사이렌이라고 인식해서 그런지 여러가지 설정 메뉴가 있습니다.





2. 장치 등록
이제 진짜 장치 등록을 해보겠습니다. 장치의 등록은 ADD버튼을 눌러 디바이스 등록 하듯이 하시면 절대 안됩니다. 근데 메뉴가 버젓이 있어서 다소 헷갈리실 수도 있겠습니다.





스위치 메뉴를 통해서 한번 등록을 해볼까요?
장치 등록 메뉴로 들어가고





허브를 선택 한 후

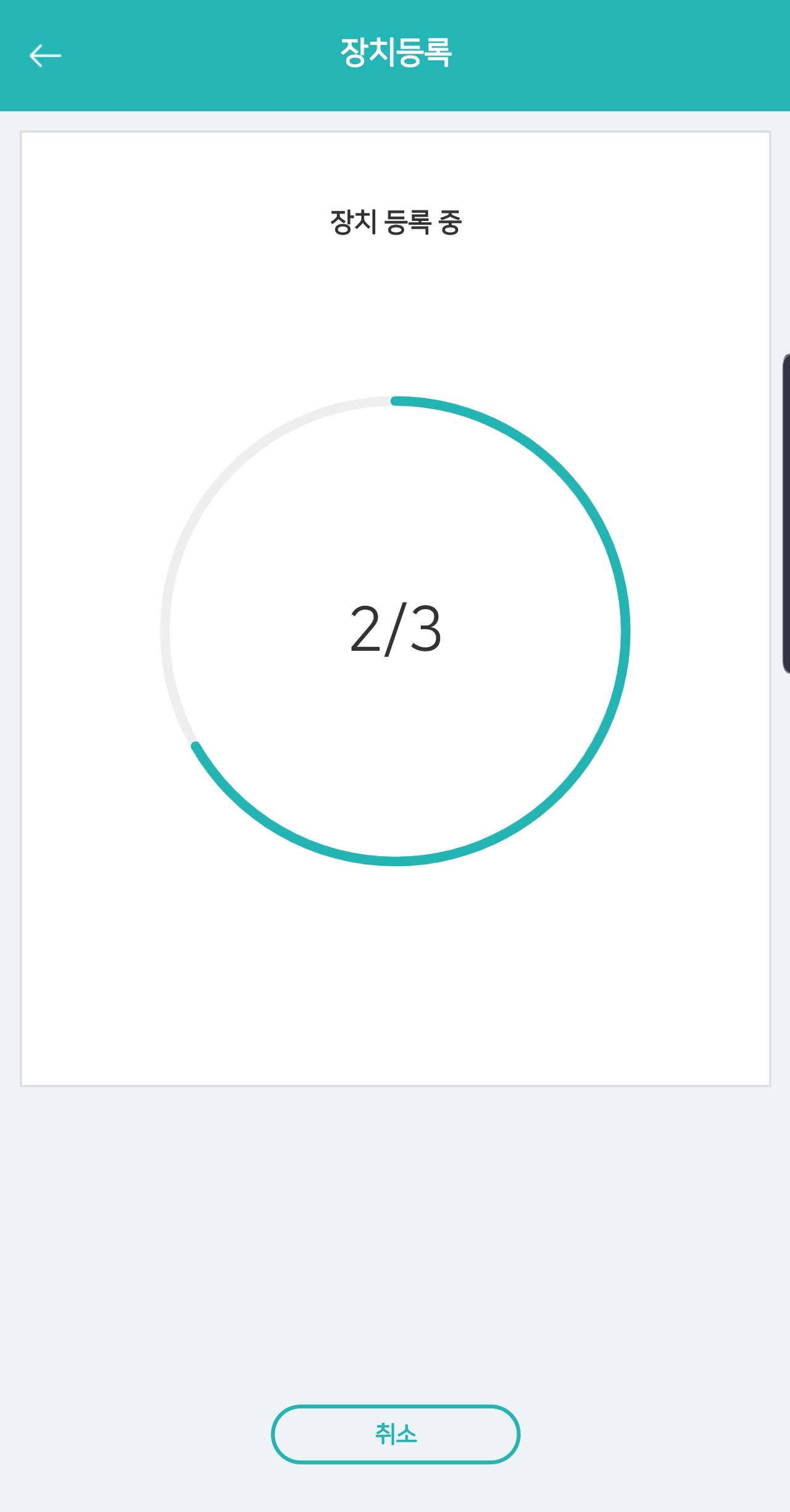

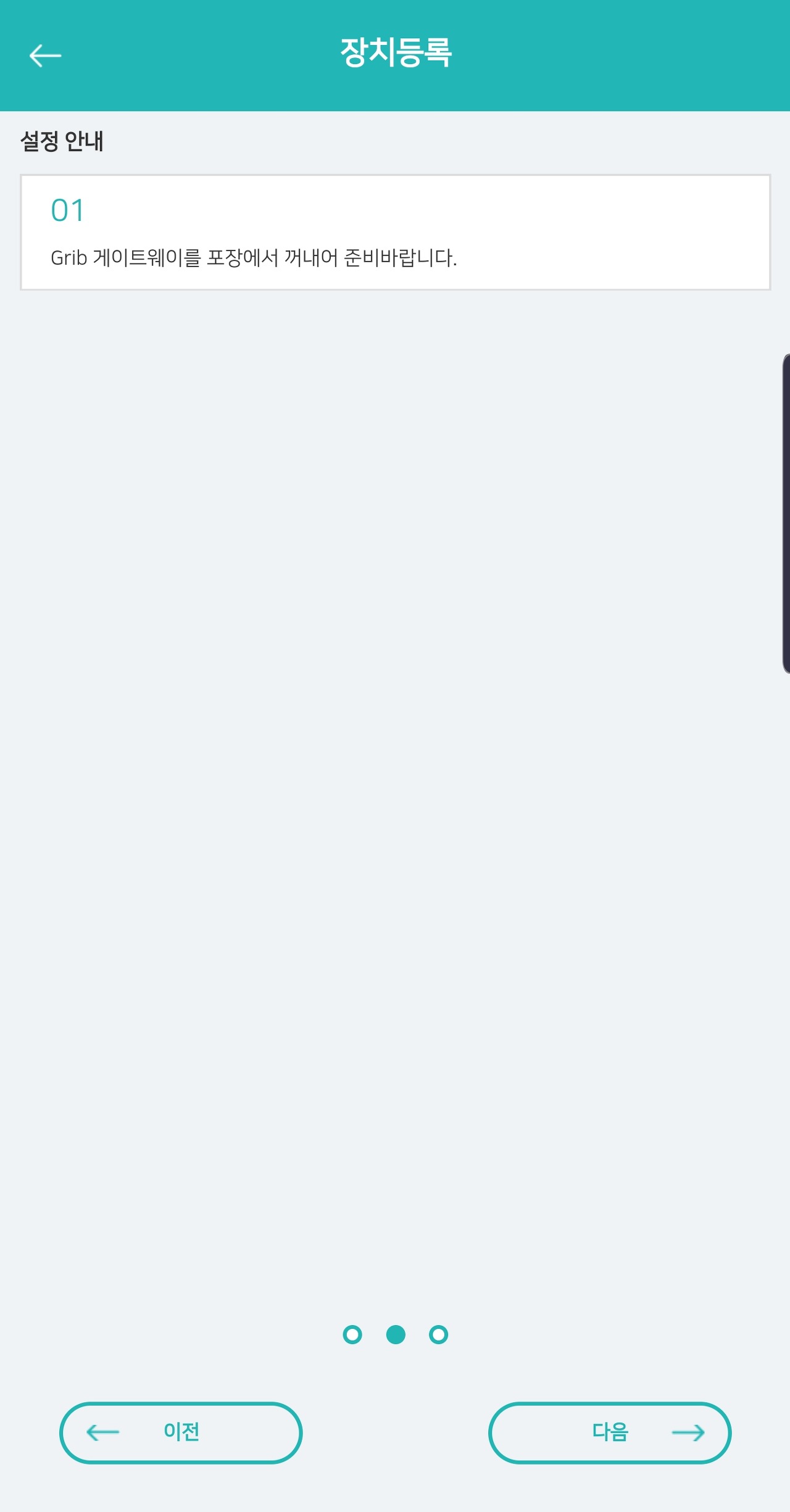

장치 등록 절차를 거쳐봤자 아래 화면에서 더 이상의 진전이 없습니다.





ㄱ. 진짜 디바이스를 등록하는 방법은 이렇습니다. aipm앱에서 허브를 선택후 아래와 같은 화면이 나오면 페어링 버튼을 누릅니다.

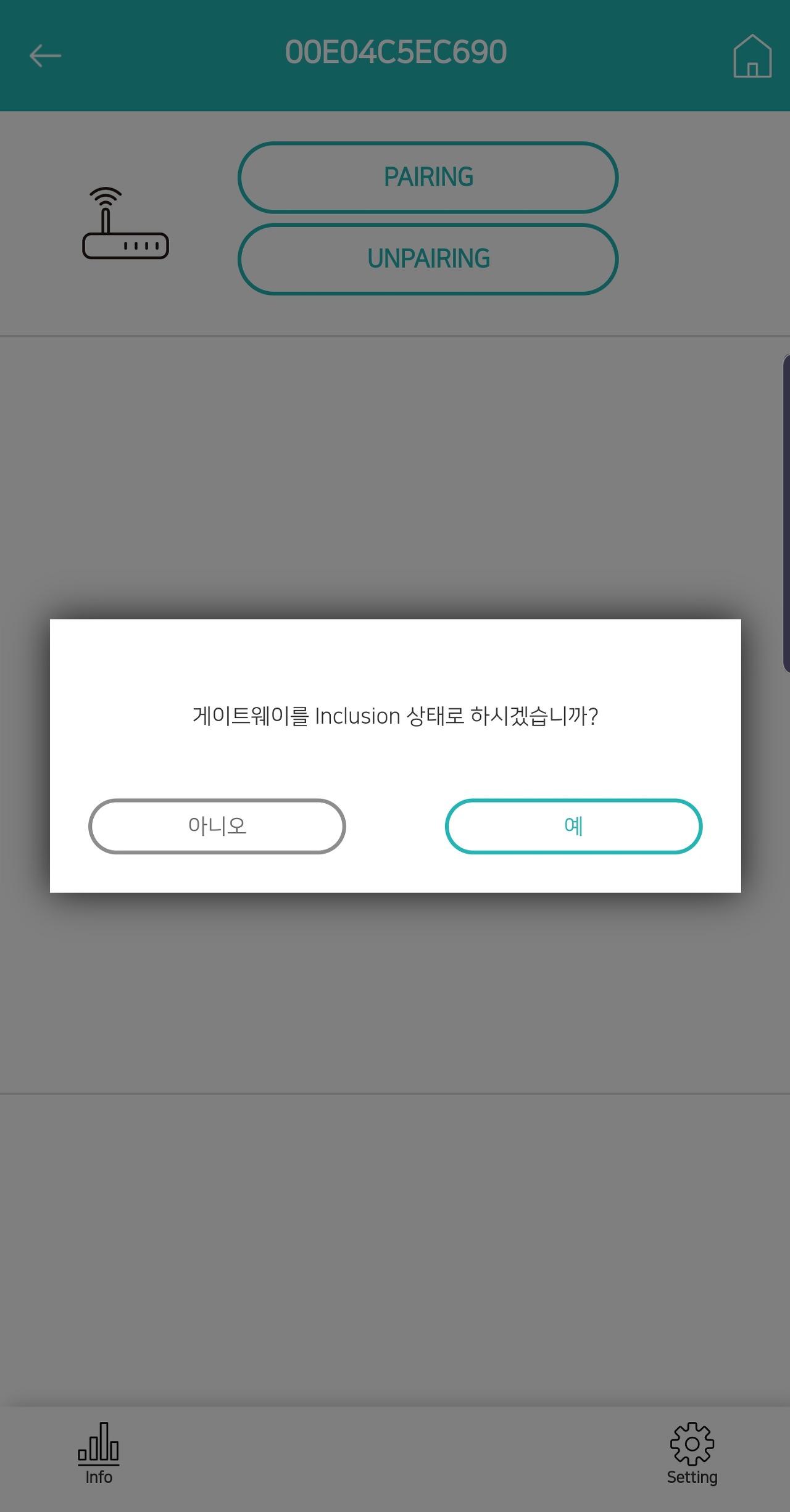

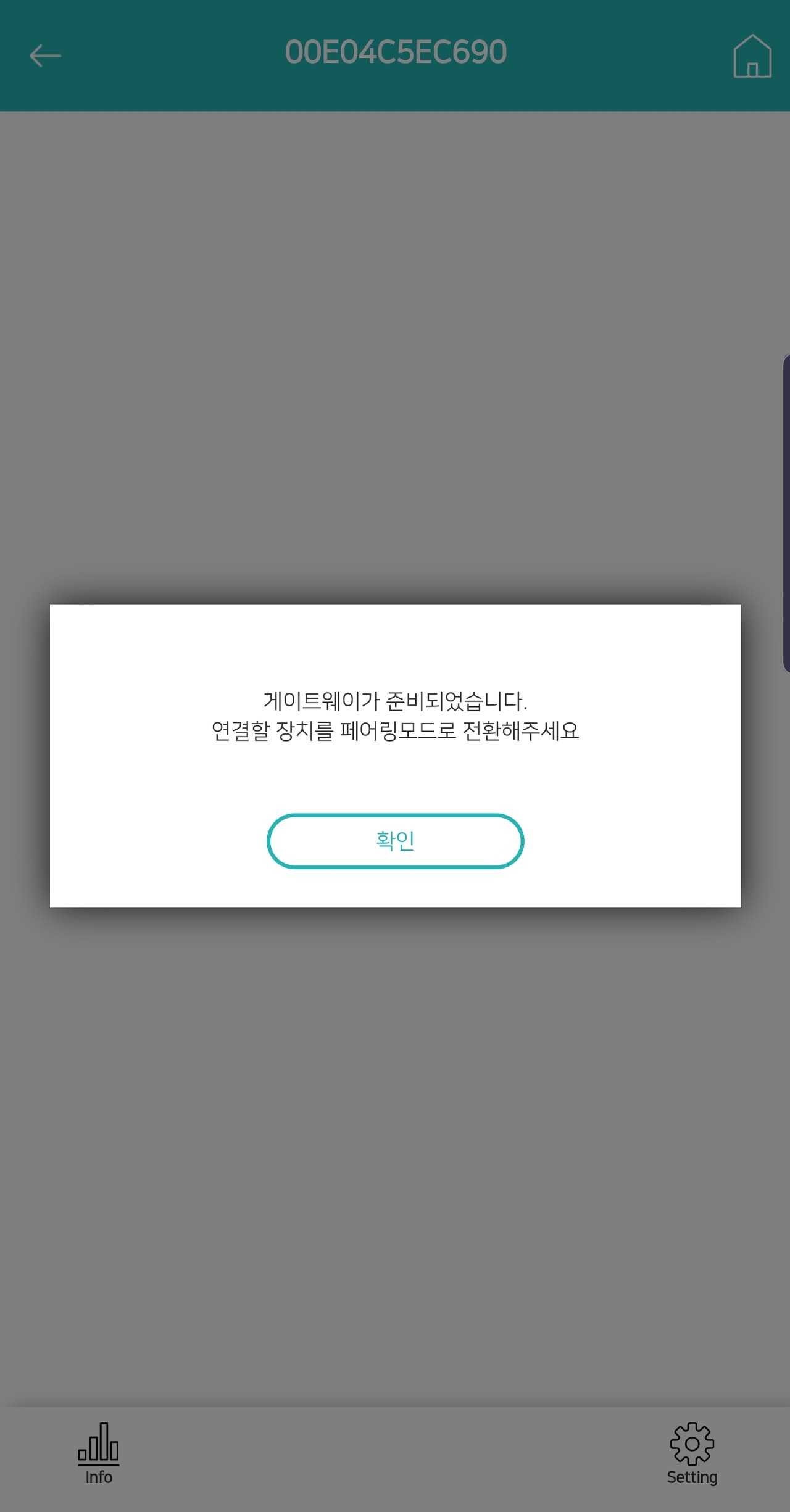

ㄴ. 아래와 같이 질문 팝업이 나오면 예를 누릅니다.





ㄷ. 이제 스위치 가장 하단버튼을 5초 이상 누르고, 붉은색 LED가 6번 점등과 점멸을 반복하면 손을 뗍니다.

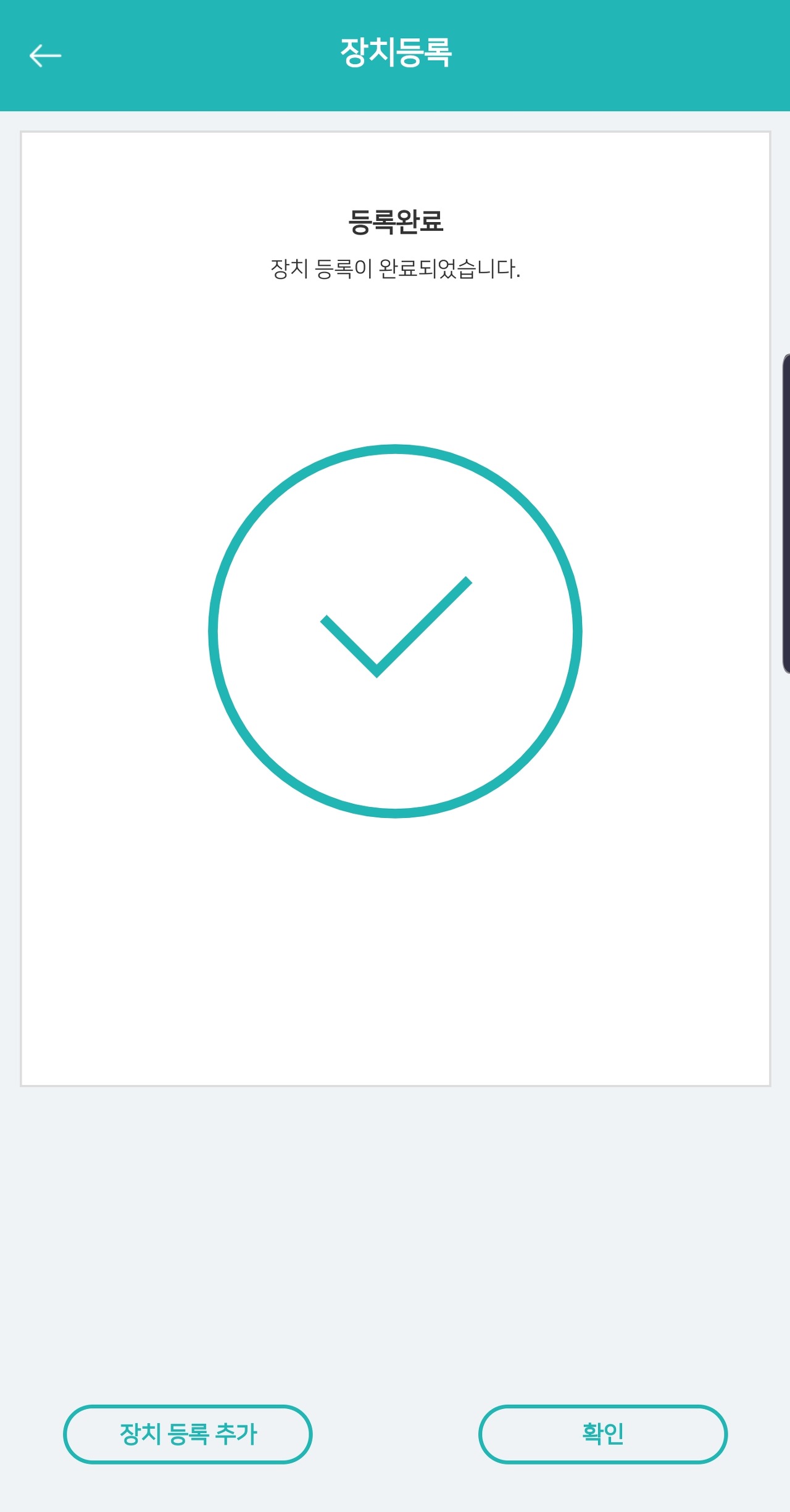

ㄹ. 조금 있으면 등록이 완료 되었다는 메세지가 뜹니다.
등록방법도 다원측에서 올린 영상을 링크로 올려 드립니다.
링크



Point 3. 다원디엔에스의 스위치는 온,습도 센서를 내장하고 있습니다. 온, 습도 센서는 활용 방안이 무궁무진 합니다. 예를 들어, 화장실 스위치로 설치 하신 경우에는 습도가 일정 이상 올라가면 자동으로 환풍기 스위치를 켜지게 하거나 하는 등으로 사용할 수 있습니다. 온, 습도 센서를 구매할 비용을 아껴줄 뿐만 아니라 배터리 내장형인 것은 엄청난 장점 입니다. 교체할 필요가 없으니까요.

3. 활용방법
우선 다원디엔에스에서 제안하는 활용 방법은 다음과 같습니다.

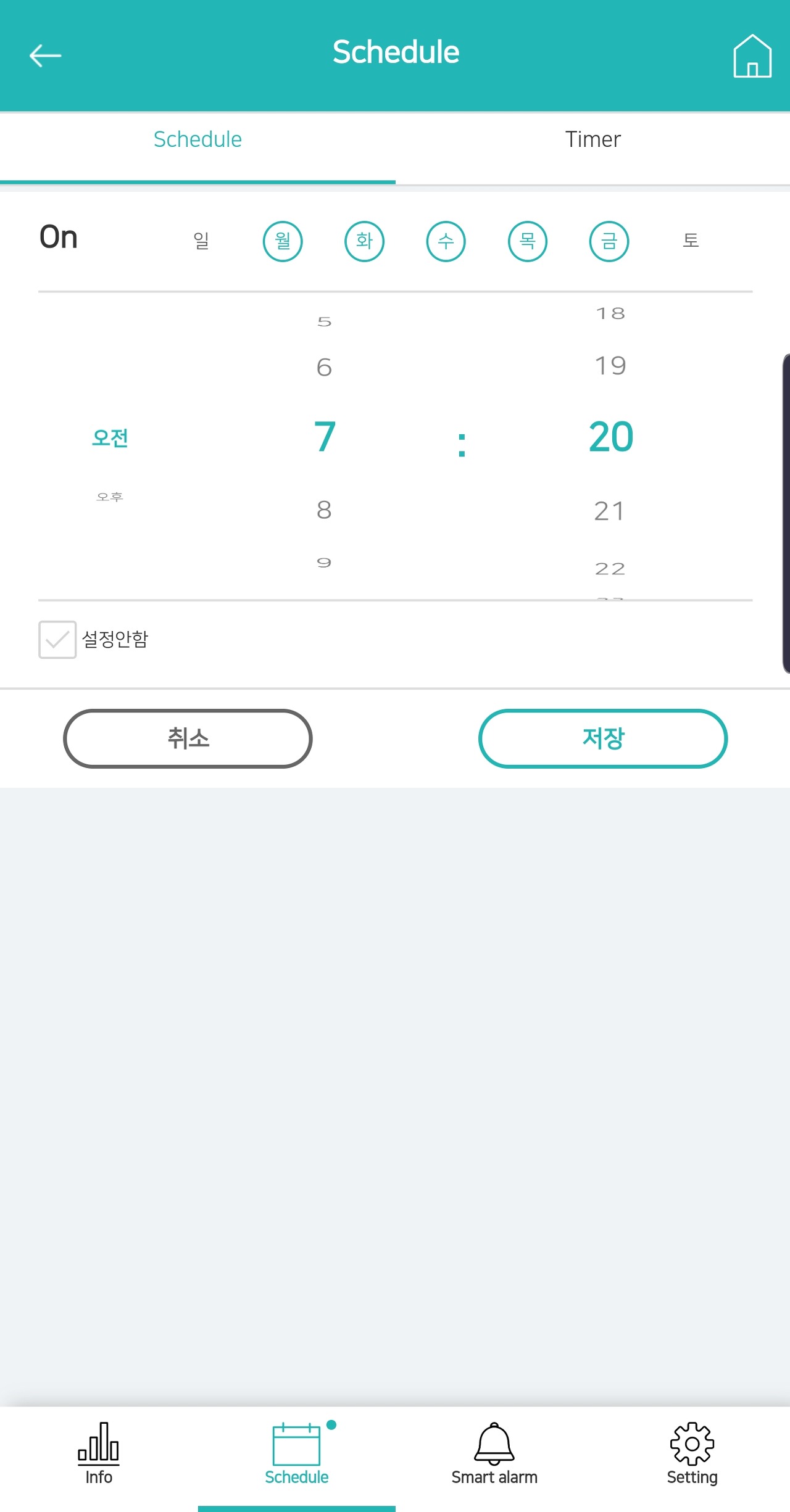

저 같은 경우는 매일 아침 7시 20분에 기상할 때 방 전등 스위치가 켜지면 너무 밝기 때문에 화장실 앞 화장대쪽 스위치가 켜지도록 타이머를 설정해 두었습니다.

오늘 다원디엔에스의 한국향 Z-wave 스위치를 소개해 드렸는데요. 간단한 스위치 On/off기능만 원하신다면 aipm앱에서도 많은 것들이 제어 가능하기 때문에 강추합니다.

+ 추가(허브 소개 및 등록 방법)
1. 패키징 및 외관
허브 패키징은 아래와 같습니다. ( 이게 정식 패키징인 지는 모르겠어요. )

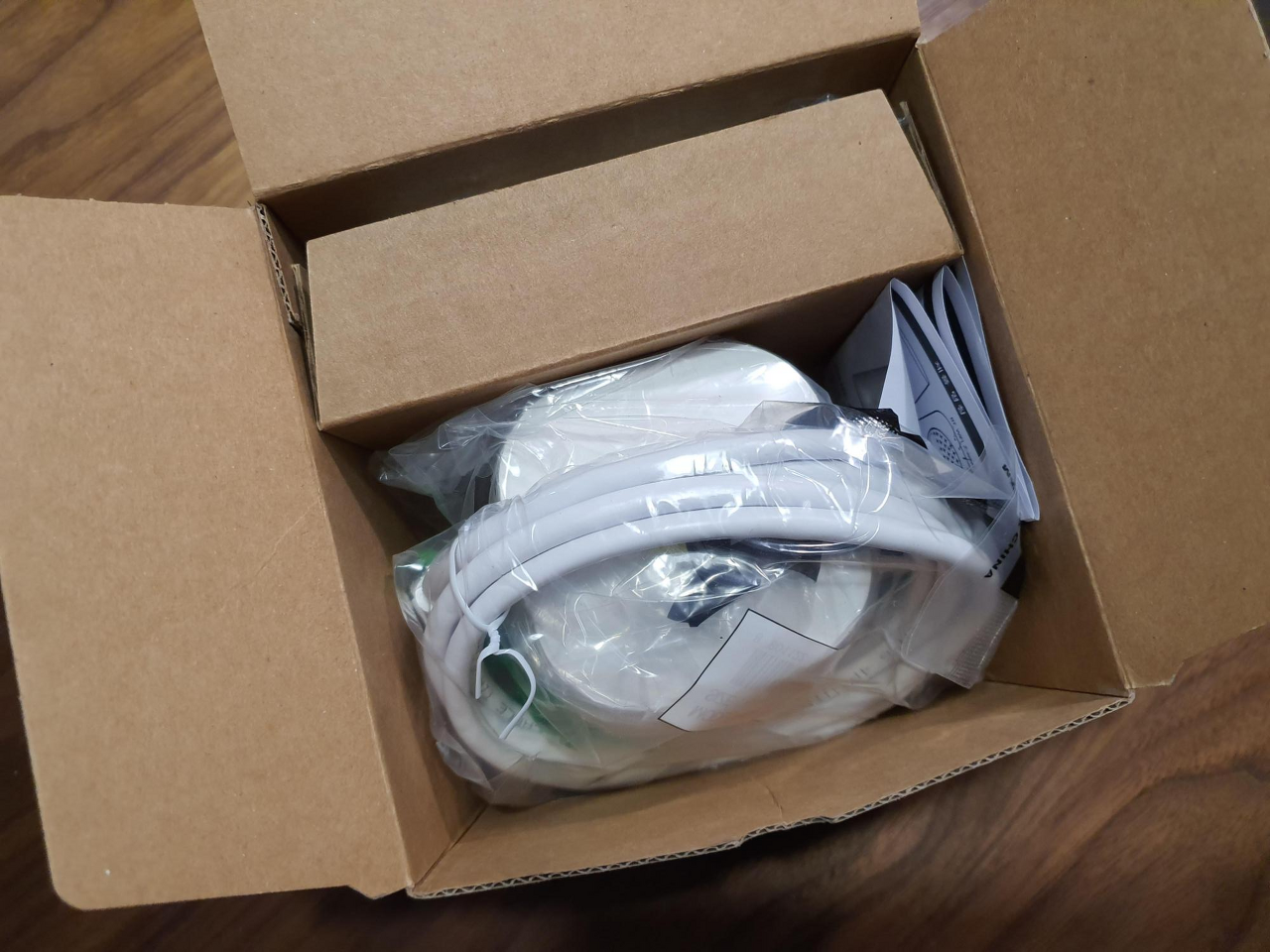

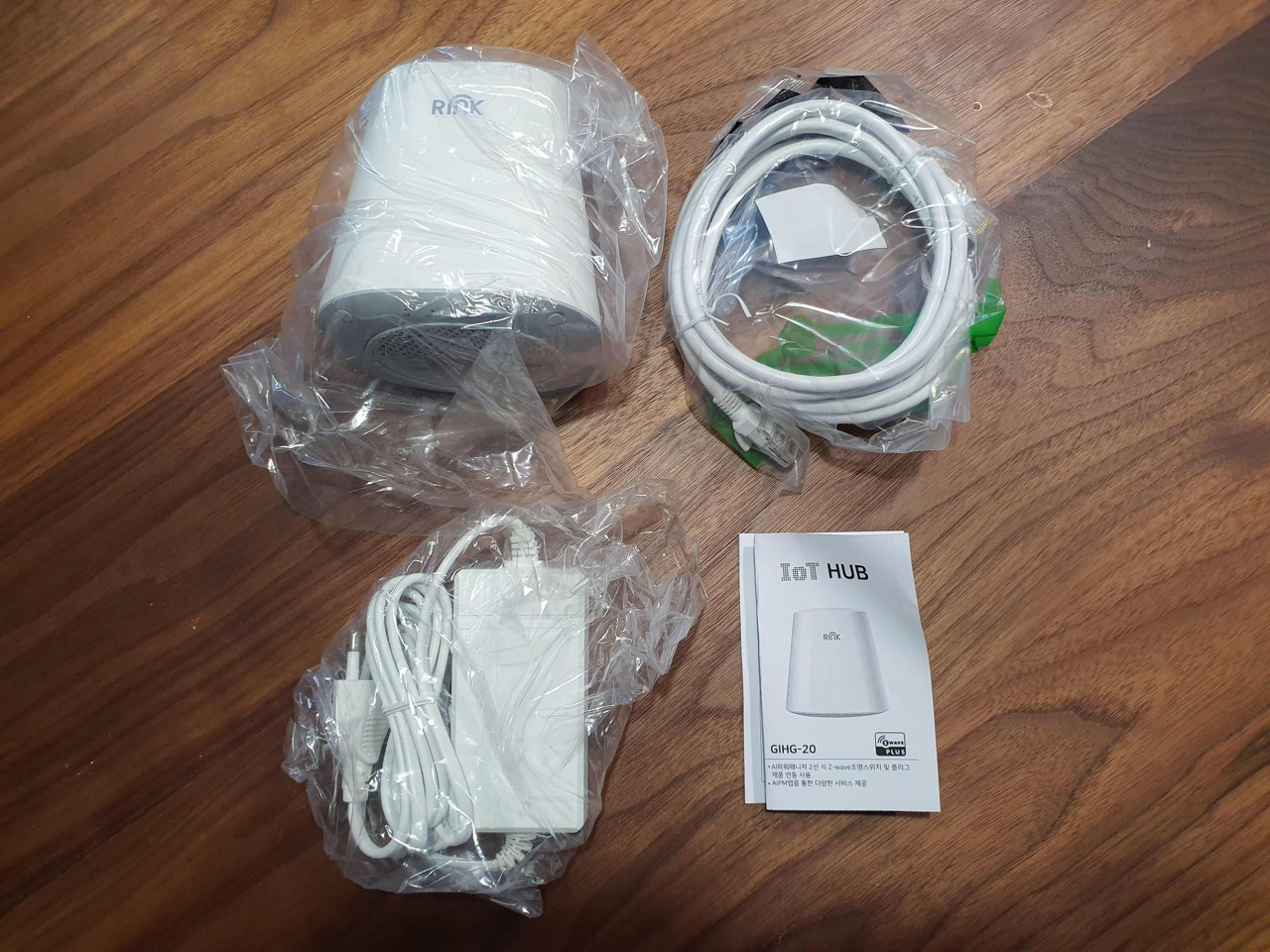

박스를 열어보게 되면 이렇게 제품이 들어 있습니다.

* 구성품: 허브, 랜 케이블, 어댑터, 설명서

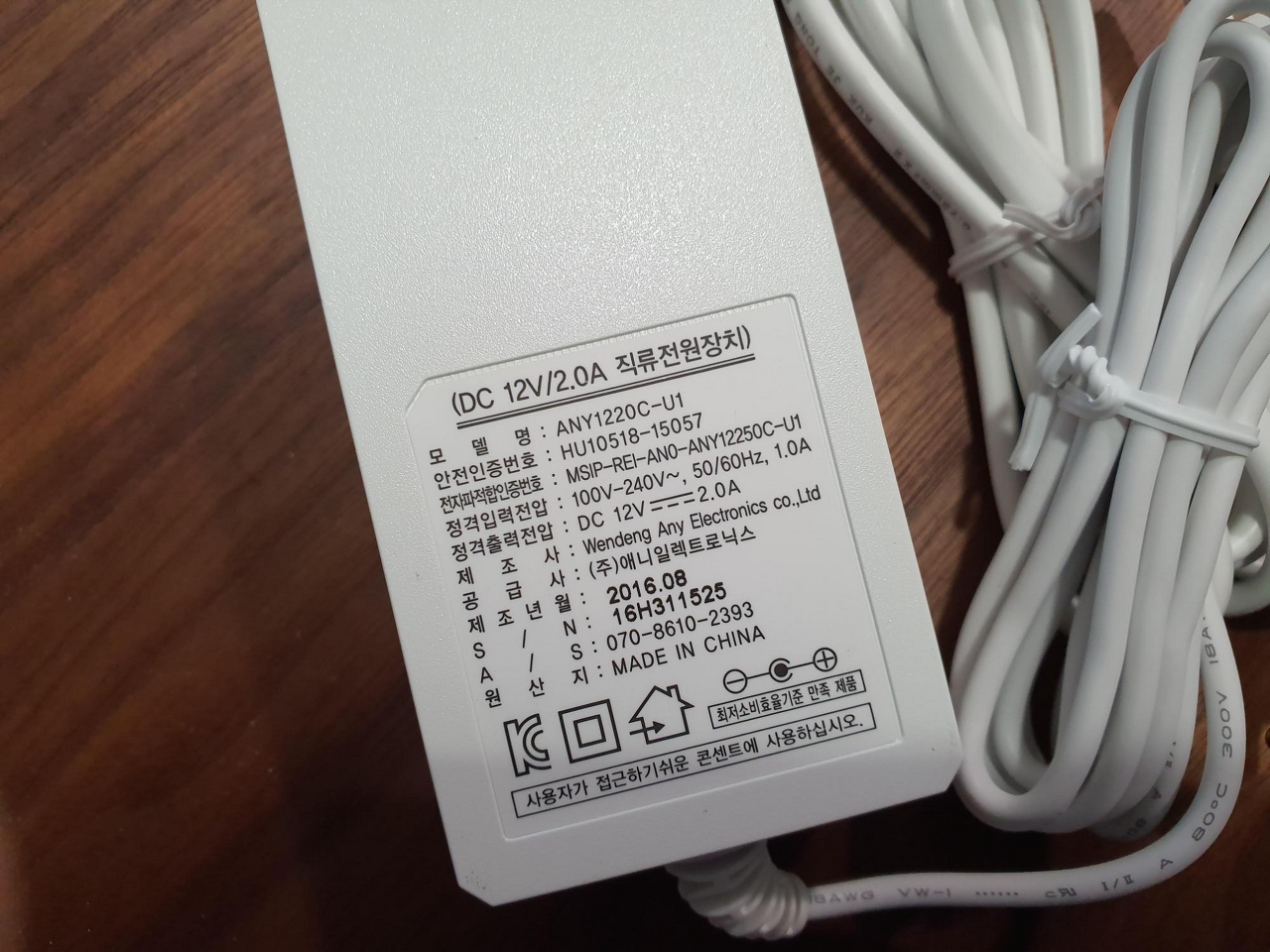

12볼트 어댑터가 들어 있어요.

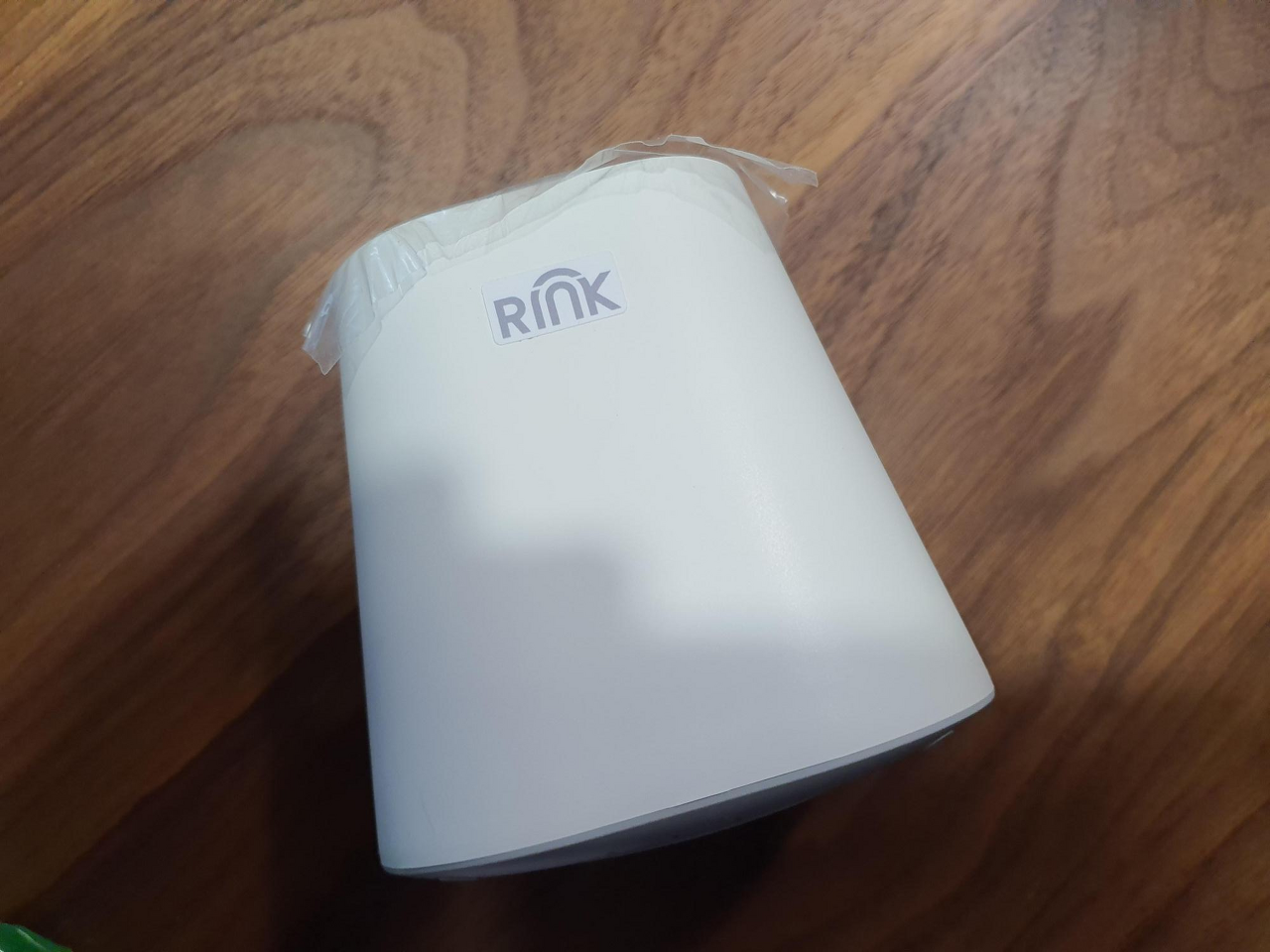

허브의 외관은 마치 공유기 같은 모양을 하고 있습니다. 깔끔한 흰색이구요.
링크라는 테이프가 붙어 있네요.

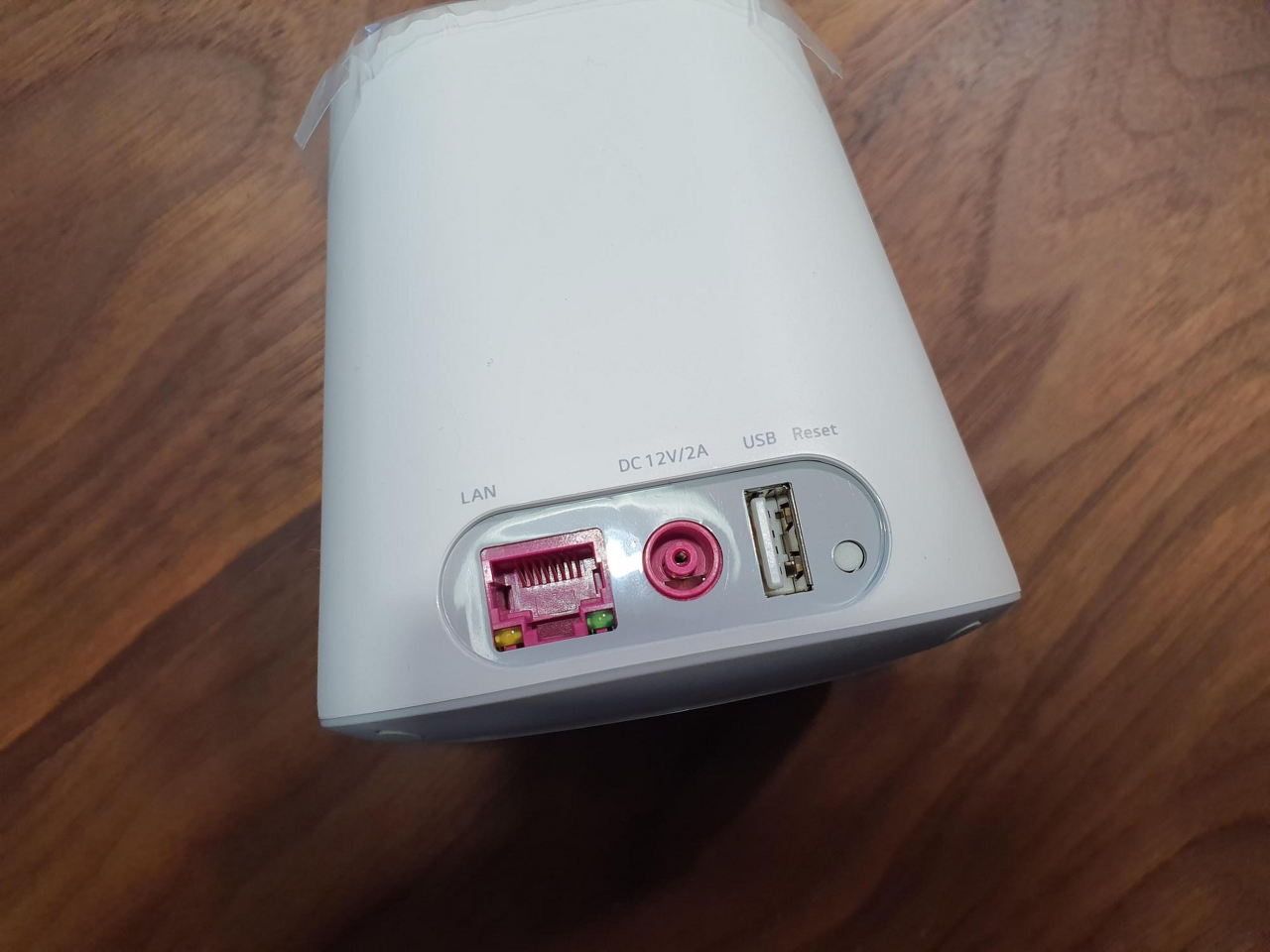

후면은 랜케이블 포트와 어댑터 포트 그리고 USB포트가 있고 리셋 버튼이 있습니다.
USB포트는 아무래도 펌웨어 업데이트 용으로 사용하지 않을까 싶습니다.
제품은 어댑터와 랜 케이블을 연결하여 사용하면 됩니다. 설명서 상에는 랜 케이블을 먼저 연결 한 후 등록절차 도중에 어댑터를 연결하라고 되어 있었으나 저는 그냥 미리 연결했습니다.

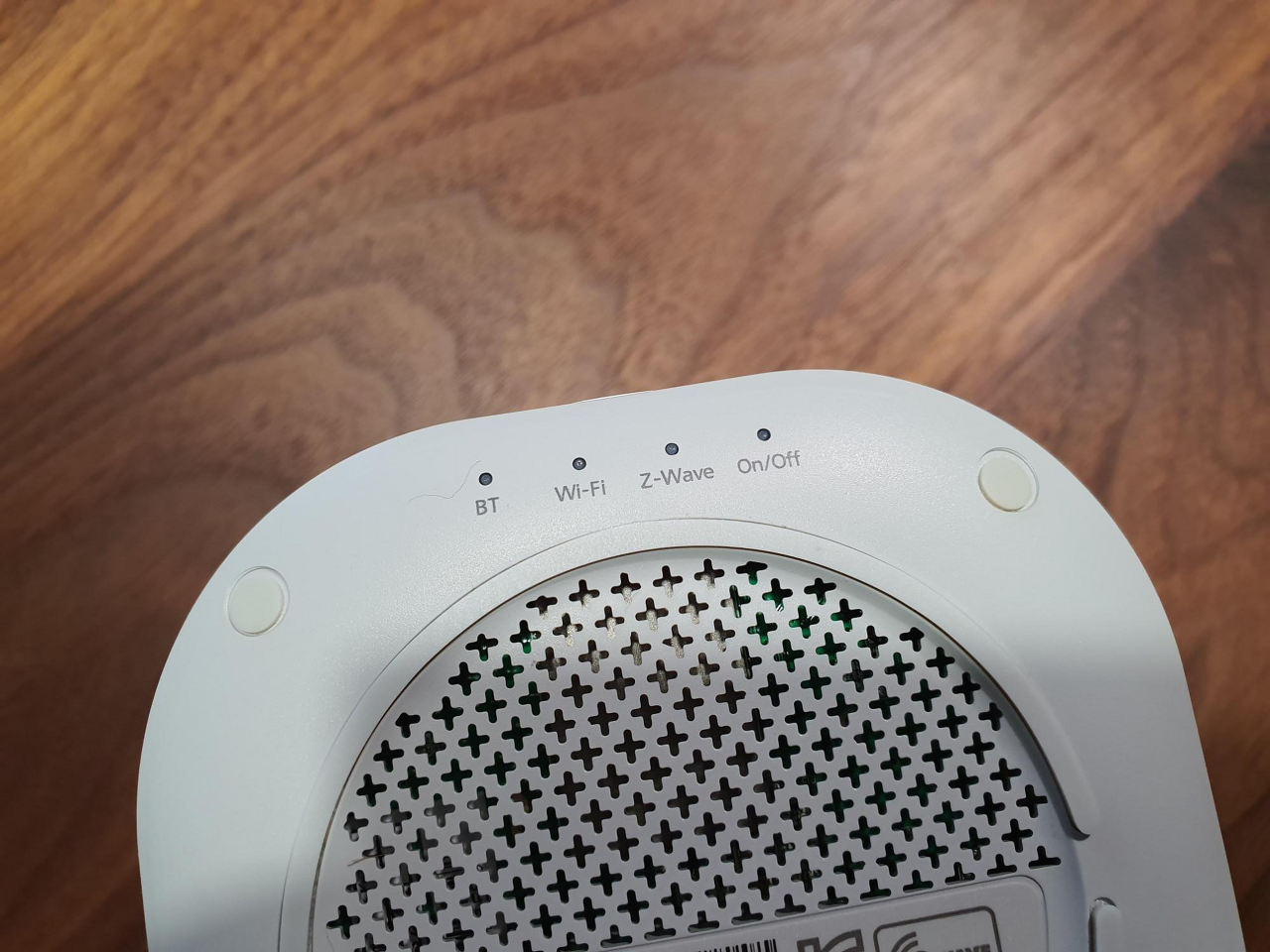

하단에는 4개의 LED 램프와 시리얼 번호가 있어요.
등록시에 시리얼 번호가 꼭 필요하기 때문에 어디 적어놓고 설치하시는게 좋습니다.

그럼 이제 등록해 볼까요?
마켓이나 앱 스토어에서 aipm이라고 치면 나오는 AI Power manager 앱을 설치 합니다.

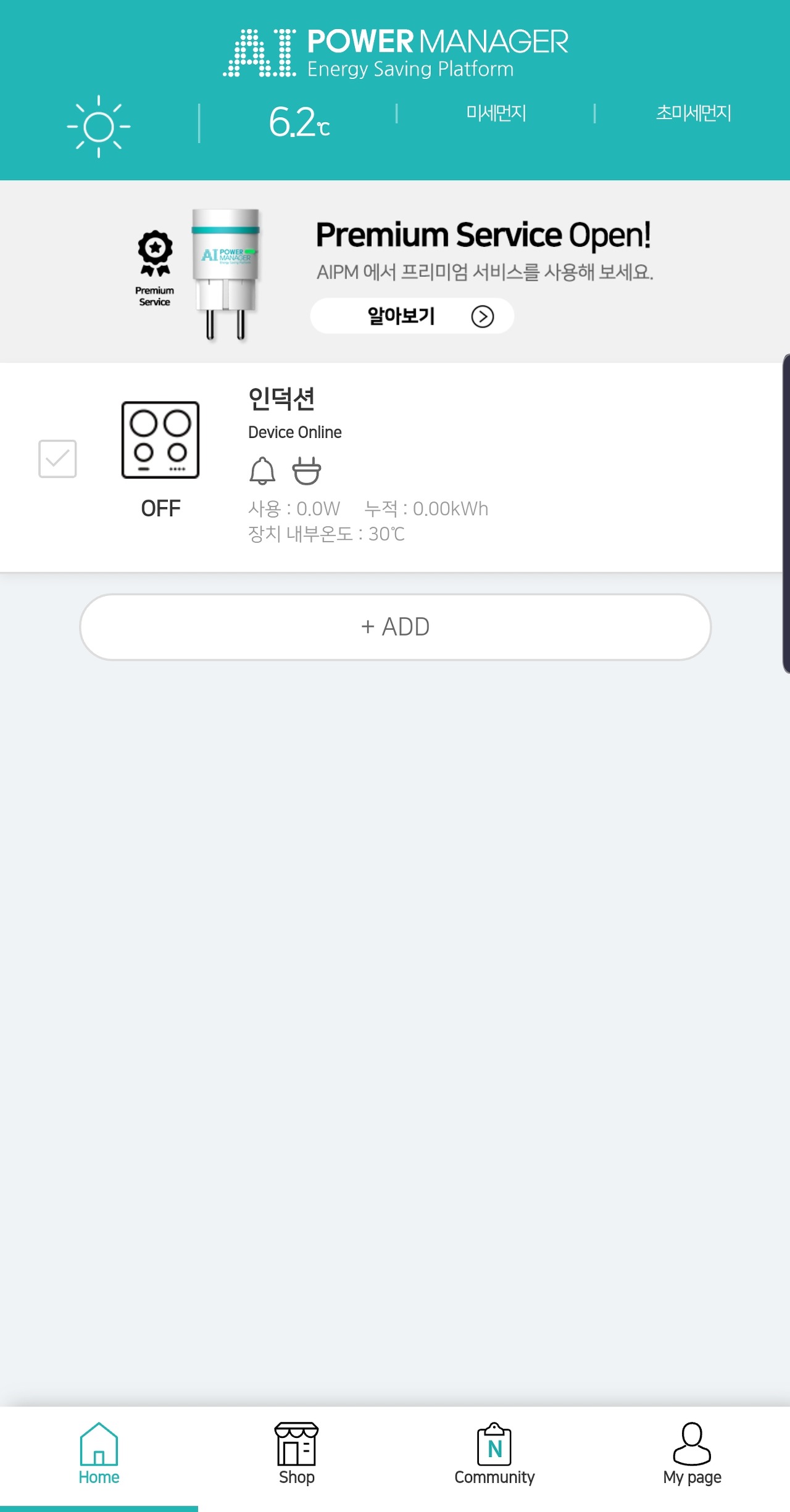

저는 미리 설치가 되어 있고 저희집 인덕션 플러그가 미리 등록이 되어 있습니다.
2. 설치 방법
ㄱ. 이제 "ADD" 버튼을 눌러 장치 추가 절차를 시작합니다.

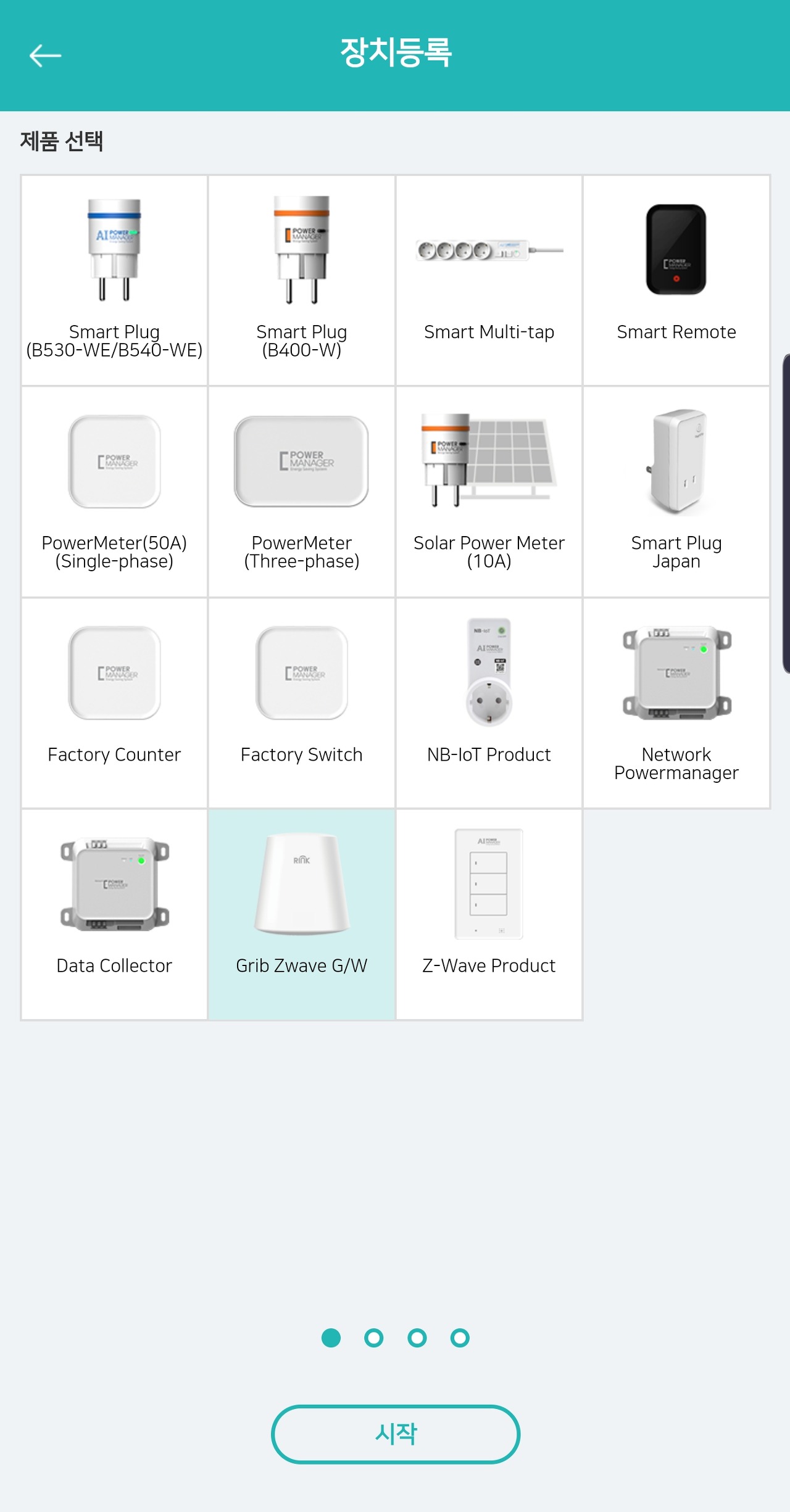

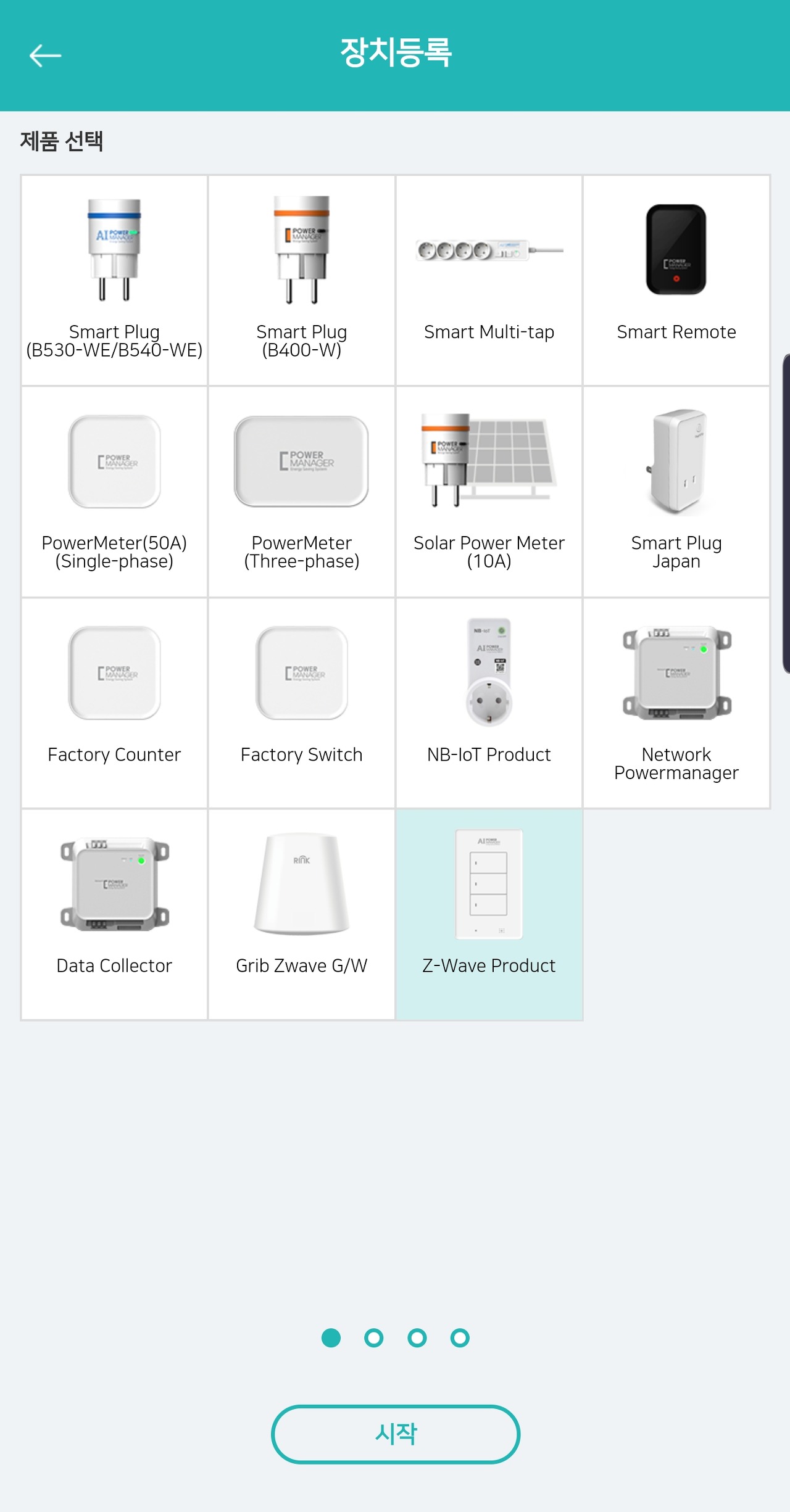

ㄴ. 장치는 위 사진과 같이 Grib Z-Wave G/W를 선택해 줍니다.

ㄷ. 다음버튼을 누릅니다.

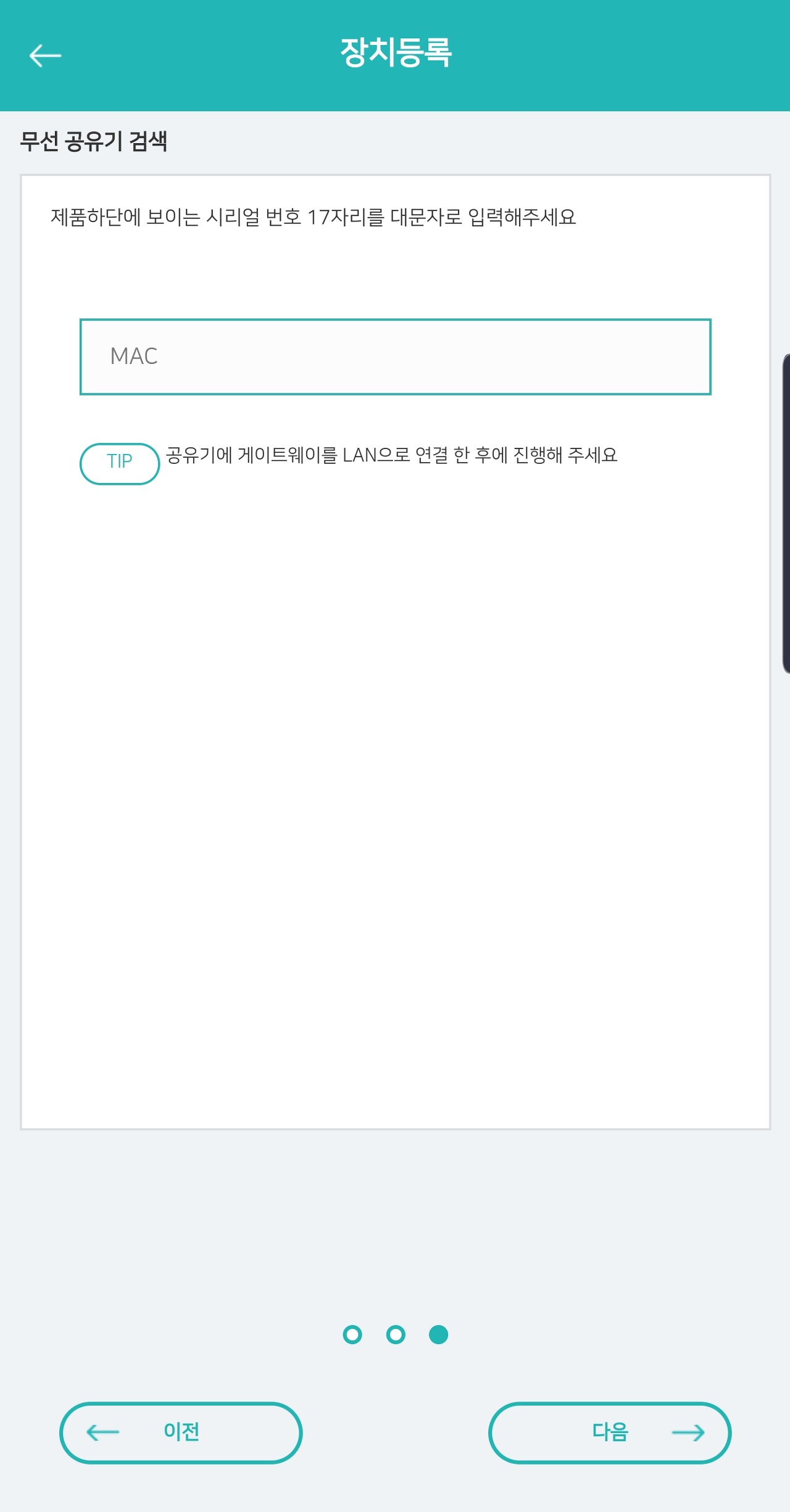

ㄹ. 이제 아까 말한 시리얼 번호를 여기 입력해 줍니다.
